Действие крана при служебном

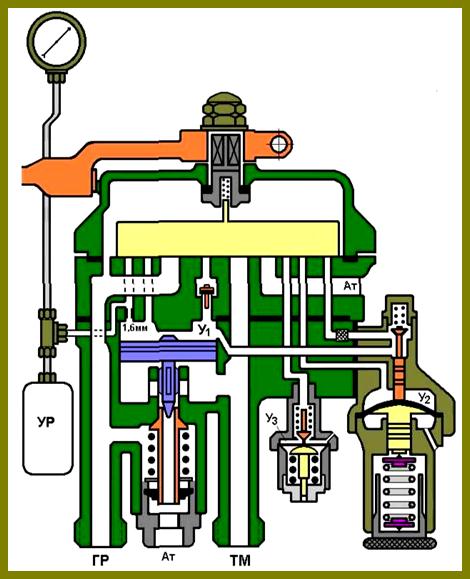

Рис.4.6. Действие крана при перекрыше с питанием утечек из тормозной магистрали.

Действие крана при перекрыше с питанием - в IV положении ручки.

Рис.4.5. Действие крана при перекрыше без питания утечек из тормозной магистрали.

Уравнительный резервуар, тормозная магистраль и главный резервуар разобщены между собой золотником. В уравнительном резервуаре из-за его высокой плотности поддерживается практически постоянное давление. При понижении давления в тормозной магистрали, вследствие утечек, уравнительный поршень 11 опускается вниз давлением камеры У₁, и открывает впускной клапан 16. Воздух ГР проходит в ТМ и восстанавливает в ней давление до уровня давления в уравнительном резервуаре. После этого впускной клапан закрывается своей пружиной и питание утечек прекращается.
