Таблица 8.1.
Характеристики рычажных передач основных типов грузовых вагонов
| Тип вагонов | Диаметр ТЦ, дюйм | Размер плеч рычагов | Тип колодок | Перед. Число | |||||
| а | б | в | г | д | е | ||||
| Четырёхосный Полувагон | ----- | ----- | - | - | ч/к | 8,9 ----- 5,7 | |||
| Четырёхосные, Крытые, Платформа, Цистерна. | ----- | ----- | - | - | ч/к | 9,1 ----- 5,9 | |||
| Восьмиосный полувагон | ----- | ----- | ч/к | 15,2 ----- 8,94 |
Примечание: В числителе – для чугунных колодок, в знаменателе – для композиционных

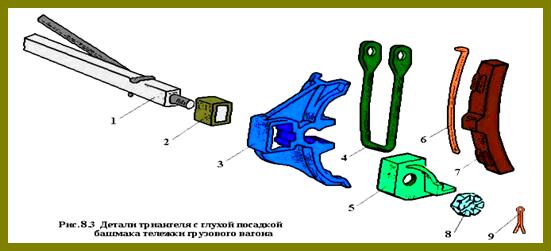

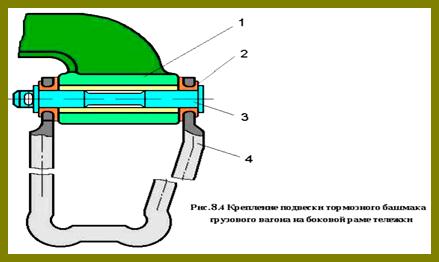

Наиболее ответственными деталями рычажной передачи грузовых вагонов являются триангели с глухой посадкой тормозных башмаков 3 (рис. 8.3). Закладка 2 устанавливается с внутренней стороны башмака. Размещенный за башмаком наконечник 5 ложится на полочку боковой балки тележки в случае обрыва подвески 4 и предохраняет триангель от падения на путь. Смонтированные на цапфах детали закрепляются корончатыми гайками 8 и фиксируются шплинтами 9. Колодки 7 крепятся в башмаках чеками 6. Триангель шарнирно соединяется с боковыми балками тележки посредством подвесок 4. Все грузовые вагоны должны иметь подвески башмаков с резиновыми втулками в отверстиях (рис. 8.4). Это позволяет снять нагрузки с подвески, вызывающие усталостные трещины, предупреждает изломы и падение деталей на путь.
|
|
|

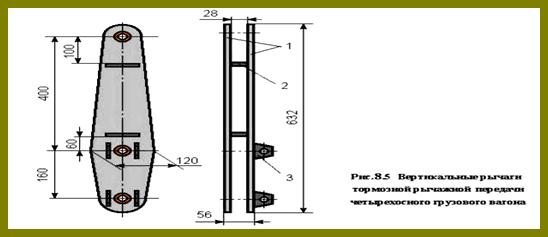

Для повышения надежности рычажной передачи и предупреждения падения затяжек и тяг обе полосы 1 (рис. 8.5) каждого вертикального и горизонтального рычага сваривают между собой планками 2. Соединительные валики при постановке в отверстия таких рычагов крепятся как обычно шайбой и шплинтом диаметром 8 мм.

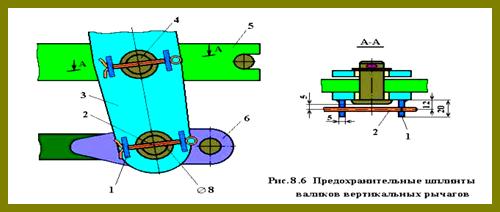

Дополнительно со стороны головки валика в специально приваренные щечки 3 вставляется предохранительный шплинт такого же диаметра, чтобы предотвратить выпадение валика, если основной шплинт будет утерян (рис. 8.6).
Тяги и горизонтальные рычаги около цилиндра снабжены предохранительными и поддерживающими скобами.

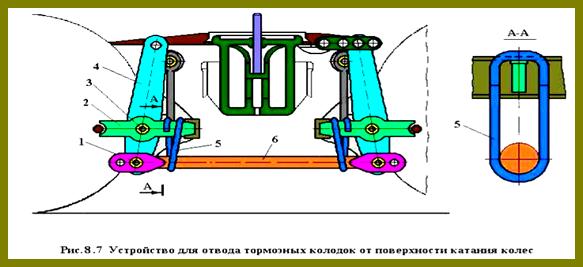

С целью удержания тормозных колодок с зазором относительно поверхности катания колеса в положении отпуска между распорками 2 (рис. 8.7) триангеля и вертикальным рычагом 4 устанавливают отводящее устройство в виде скобы 5, которую надевают, разъединив распорку 6 и вертикальный рычаг 4. После соединения валиком 1 распорки и рычага скоба 5 удерживает триангель от поворота относительно валика 3 и обеспечивает зазор между колесом и колодкой.

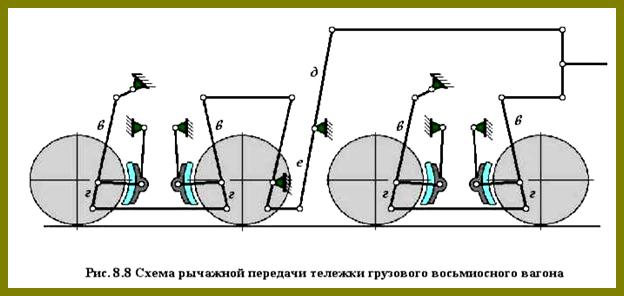

Особенность конструкции рычажной передачи восьмиосных вагонов (рис. 8.8) состоит в наличии балансира, обеспечивающего распределение тормозного усилия на обе тележки.
Многие грузовые вагоны оборудованы ручным или стояночным тормозом со штурвалом, выведенным на боковую сторону вагона
|
|
|

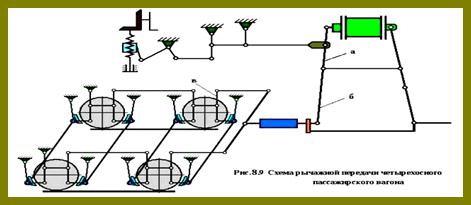

Основная часть цельнометаллических пассажирских вагонов оборудована рычажной передачей колодочного тормоза с цилиндром диаметром 356 мм и двусторонним нажатием колодок (рис. 8.9). Характеристика таких рычажных передач приведена в табл. 8.2.

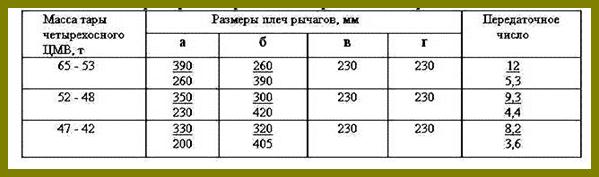

Характеристика рычажных передач пассажирских вагонов
Примечание. В числителе значения при наличия чугунный колодок, в знаменателе — композиционный.

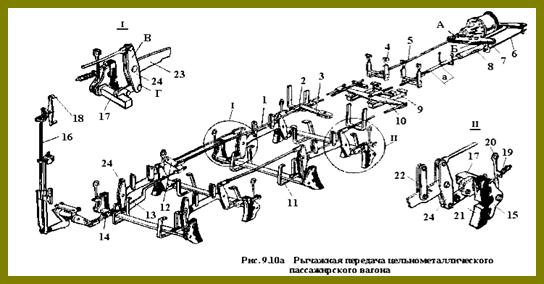

Рычажная передача пассажирского вагона (рис.8.10) отличается от передач грузовых вагонов тем, что вместо триангелей применены траверсы 17, на цапфы которых установлены башмаки 15 с тормозными колодками 21. Вертикальные рычаги 24 и затяжки 28 подвешены к раме на подвесках 22.
Нажатие тормозных колодок двустороннее; вертикальные рычаги расположены в два ряда по бокам возле колес.
Траверсы 17 с башмаками и колодками подвешены на одинарных подвесках 20, ушки которых проходят между бортами башмаков. Кроме горизонтальных рычагов 7, имеются промежуточные рычаги 10, соединенные с вертикальными рычагами тягами 2.
Тормозные башмаки снабжаются фиксирующим устройством, состоящим из поводка с пружиной 19, гаек и шплинта. С помощью этого устройства башмак с колодкой, при отпущенном тормозе удерживается на определенном расстоянии от поверхности колеса
На случай разъединения тяг. рычагов и траверс или их излома предусмотрены предохранительные скобы 4, 9 и 11, предупреждающие падение деталей на путь.
Регулировка рычажной передачи осуществляется автоматическим регулятором 8 со стержневым приводом 6. Для ручной регулировки рычажной передачи предусмотрены отверстия в головках тяг и стяжные муфты 14.
В отличие от грузовых вагонов каждый пассажирский вагон оборудован ручным приводом тормоза, который размещен в тамбуре со стороны купе проводника. Привод ручного тормоза состоит из рукоятки 18, которая помещается в тамбуре вагона, винта 16, пары конических шестерен и тяга 13, соединенной с рычагом 12, который сочленен тягой 1 с рычагом 3 и далее тягой 5 с горизонтальным рычагом 7.
При постановке композиционных колодок ведущие плечи горизонтальных рычагов 7 изменяются перестановкой валиков распорки в ближние к тормозному цилиндру отверстия.
==============================================================
