Регулирование тормозных рычажных передач. Углы подвешивания тормозных колодок

Углы подвешивания тормозных колодок. Отклонение величины тормозной сипы от расчетной величины может быть вызвано изменением угла наклона подвесок колодок по мере износа последних или неправильно выбранных углов наклона и длины подвесок.

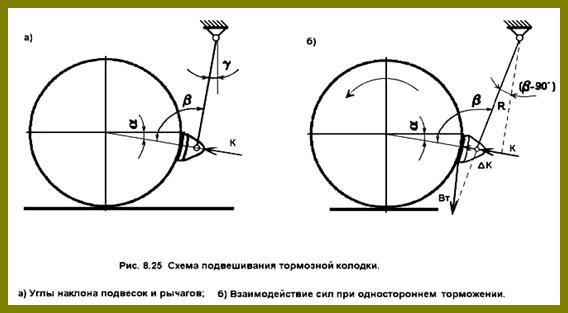

Угол α между горизонтальной осью колеса и осью тормозной колодки (рис. 8.25 а) называется углом наклона тормозной колодки. На вагонах он обычно не превышает 10°, а на локомотивах - 30°. Угол β между осью подвески и линией, соединяющей нижний конец подвески с центром оси колесной пары, называется углом подвешивания тормозных колодок. При среднеизношенных колодках угол β составляет примерно 90°. Условия отвода колодок определяются величиной угла γ между осью подвески и вертикальной линией, проведенной через точку подвески. Угол у изменяется пределах от 4^: до 30°.

При вычислении действительного тормозного нажатия колодок на колесо необходимо учитывать влияние угла α. Для этого силу нажатия К надо умножить на cos α. Кроме этого, если угол β существенно отличается от 90° (рис. 8.25 б), то сила трения В_т вызывает со стороны подвески реакцию К, направленную вниз при вращении колеса против часовой стрелки, и вверх при вращении колеса по часовой стрелке. В результате этой реакции возникает дополнительная сила нажатия ± К= В_т tg (β - 90°). Знак зависит от направления вращения колеса. Изменение силы нажатия в случае коротких подвесок может достигать значительной величины и быть причиной заклинивания колес с односторонним торможением. При двустороннем торможении влияние угла подвешивания исключается, так как добавочные силы нажатия К, имеют противоположные знаки. Однако в исключительных случаях, при очень коротких подвесках, неравномерном и большом износе колодок, а следовательно, и больших углах β, может происходить защемление колодок и выворачивание их в сторону. Чтобы ослабить влияние наклона подвески на величину тормозного нажатия, ее длина должна быть не менее 0,8 радиуса колеса.

При отпуске тормозов колодки должны отходить от колес под действием собственного веса, веса триангелей с башмаками и усилия пружины тормозного цилиндра Для этого центр тяжести башмаков с триангелями отекают ниже центра колесной пары на 40 - 50 мм. Часто этот размер по конструктивным условиям бывает значительно больше, что создает более благоприятные условия для отвода колодок от колес.

Способы регулирования рычажных передач Рычажные передачи подвижного состава имеют передаточные числа, изменяющиеся в пределах от 5,4 до 18 при чугунных колодках и от 2,53 до 9,2 при композиционных. При больших передаточных числах представляется возможным использовать более компактные тормозные цилиндры, но в тоже время создаются худшие условия для эксплуатации рычажной передачи, т.к. даже небольшой износ тормозной колодки приводит к значительному увеличению выхода штока тормозного цилиндра. Для поддержания зазора между колесом и колодкой в установленных пределах рычажную передачу регулируют.

Ручную регулировку производят перестановкой валиков в запасные отверстия тормозных тяг у грузовых вагонов и с помощью стяжных муфт у пассажирских вагонов.

Полуавтоматическая регулировка осуществляется с помощью приспособлений в виде винта или зубчатой рейки с собачкой, устанавливаемых на тягах или около мертвых точек рычагов и позволяющих быстро компенсировать износ колодок. Такая регулировка используется на электровозах ЧС и тепловозах 2ТЭ116.

Автоматическая регулировка выполняется специальным регулятором по мере износа тормозных колодок.

Рычажная тормозная передача должна быть отрегулирована так, чтобы:

Ø в заторможенном состоянии горизонтальные рычаги занимали положение, близкое к перпендикулярному штоку тормозного цилиндра и тягам;

Ø вертикальные рычаги у каждой колесной пары имели примерно одинаковый наклон;

Ø подвески и колодки образовывали примерно прямой угол между осью подвески и направлением радиуса колеса, проходящего через центр нижнего шарнира подвески.

Ручная регулировка рычажной передачи вагона. Чтобы обеспечить постоянный запас винта регулятора при замене старых колодок на новые, следует устанавливать постоянную величину размера L (рис. 8.32.) замыкающего звена рычажной передачи тележки. Расстояние L -это расстояние между центром верхнего отверстия внутреннего вертикального рычага и центром подпятника. Оно увеличивается вследствие износа колодок и уменьшения диаметра колес. Автоматический регулятор стягивает рычажную передачу по мере износа тормозных колодок, а увеличение размера L вследствие уменьшения диаметра колес компенсируют изменением длины серьги Lс и распорки тяги Lр. Регулировка носит не плавный характер, а ступенчатый:

Ø перестановкой валика в серьге на одно деление изменяет размера L на 50 мм;

Ø перестановка валика в распорной тяге на одно деление изменяет размера L на 200 мм;

Ø перестановка валика в серьге на два деления и в тяге на одно деление в обратную сторону изменяет размер L на 100 мм.

Чтобы исключить ручную регулировку до полного износа тормозных колодок в эксплуатации, рычажную передачу тележки регулируют при каждой подкатке колесной пары, если запас винта авторегулятора при новых тормозных колодках окажется меньше 525 мм.

После замены старых тормозных колодок на новые рычажную передачу стягивают, вращая корпус авторегулятора усл.№ 574Б по часовой стрелке до прижатия колодок к колесам и появления проскальзывания в корпусе авторегулятора. Затем необходимо вращать корпус в обратном направлении на 2 - 3 оборота. Это позволит получить зазор 5-8 мм между колодкой и колесом.

В соответствии с требованиями техники безопасности приступать к работам по ремонту и регулировке тормозных рычажных передач подвижного состава можно только после ограждения вагона или локомотива и убедившись в том, что он не будет тронут с места.

Запрещается производить ремонт тормозных рычажных передач, замену тормозных колодок, валиков, регулировку выхода штока тормозного цилиндра при включенном воздухораспределителе и наличии воздуха в камерах и запасном резервуаре. Воздухораспределитель должен быть выключен, весь воздух из камер и запасного резервуара выпущен, а горизонтальный рычаг (или тяга) отделен от штока тормозного цилиндра.

Запрещается проверять совпадение отверстий в тягах и рычагах на ощупь, ставить валики головкой вниз, ставить нестандартные и неразведенные шплинты без шайб. Ремонт рычажной передачи, в том числе замену колодок, и другие ремонтные работы под кузовом локомотива разрешается производить только под наблюдением машиниста.

======================================================
