Рис. 9.12. Регистрация направления движения и его изменения
Регистрация изменения направления движения производится печатью точек в позициях 42-45. если движение назад продолжалось более 3 м. (рис. 9.12.).

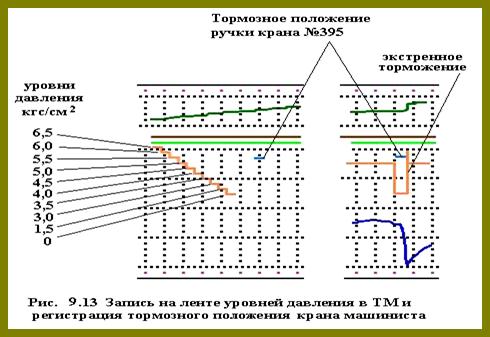

Регистрация давления в ТМ локомотива осуществляется следующим образом (Рис. 9.13.):
Ø если давление в ТМ равно от 0 до 3,0 кгс/см2 печатаются точки в позициях с 56 до 62 с дискретностью 0,5 кгс/см2;
Ø если давление в ТМ равно от 3,1 до 6,5 кгс/см2 печатаются точки в позициях с 63 по 97 с дискретностью 0,1 кгс/см2;
Ø при давлении в ТМ от 6,6 до 7,5 кгс/см2 печатается одна точка выше предыдущей записи (в позиции 98), соответствующей 6,5 кгс/см2;
Ø при давлении в ТМ 7,6 кгс/см2 и выше печатается одна точка выше предыдущей записи (в позиции 99), соответствующей 7,6 кгс/см2.
В процессе движения, если давление в ТМ не изменяется, то на ленте будет прямая горизонтальная линия. Если машинист производит торможение поезда, то на ленте это будет отмечено зигзагообразной линией, по виду которой можно судить о режиме торможения. Так, например, на рис. 9.13. показано экстренное торможение краном машиниста с разрядкой ТМ до 0.
|
|
В случае разрядки ТМ краном машиниста служебным или экстренным торможением до 3,5 кгс/см2 и ниже на ленте печатью трех точек в позициях 87, 88, 89 регистрируется тормозное положение КМ (рис. 9.13.)

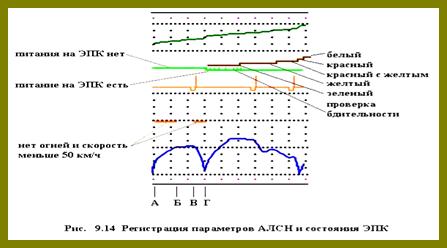

Регистрация параметров АЛСН и состояния ЭПК показано на рис. 9.14. При наличии на локомотивном светофоре какого-либо огня (зеленого, желтого, желтого с красным, красного или белого) на ленте в соответствующей позиции печатаются точки, образуя непрерывные прямые линии. При отсутствии огней на локомотивном светофоре печать точек в этих позициях не производится.
Если на протяжении последних 100 м пути огонь светофора горел хотя бы в течение 1 с., то он регистрируется на диаграммную ленту.
Если при скорости движения локомотива менее 50 км/ч на локомотивном светофоре более 10 с. отсутствовали все огни, то это регистрируется на ленте печатью грех точек в соответствующих позициях (рис. 9.14.).
Регистрация включения или выключения ЭПК, а также проверок бдительности машиниста имеет такой же характер записи, что и для скоростемера ЗСЛ-2М.
Для удобства контроля скорости движения и ввода данных в модуль памяти изменен внешний вид и расположение кнопок на блоке индикации КПД-3, а также в дополнение к цифровому индикатору скорости на лицевой панели БИ помещен аналоговый индикатор скорости. Такой комплекс получил обозначение КПД-ЗВ.
==============================================================
Назначение системы САУТ-Ц. САУТ-Ц – система автоматического управления торможением поездов с централизованным размещением аппаратуры, предназначена для повышения безопасности движения и исключения проезда светофоров с запрещающими показаниями. Система САУТ-Ц обеспечивает: - контроль допустимой скорости с индикацией машинисту резерва скорости при движении по зелёному огню АЛСН, а в случае превышения этой скорости производит отключение тяги и служебное торможение до заданной скорости; - контроль и регулирование скорости поезда служебным торможением при следовании на желтый сигнала путевого светофора в зависимости от длинны и уклона блок участка с учетом фактической эффективности тормоза поезда; - проследование путевого светофора с желтым показанием со скоростью, определяемой в зависимости от длинны и уклона следующего блок участка на перегоне, а на станциях – в зависимости от допускаемых скоростей движения по станционным путям; - контроль и снижение скорости по входным станционным переводам после проследования входного светофора станции при движении на закрытый выходной светофор;- контроль и регулирование скорости по станционным путям и автоматическую остановку поезда служебным торможением перед запрещающим светофором на расстоянии 50 м с точностью 40 м. Система САУТ-Ц это адаптивная система прицельного торможения, в которой исключен ручной ввод информации о характеристиках тормозных средств поезда. Учет фактических тормозных характеристик каждого конкретного поезда обеспечивается при пробном и каждом последующем торможениях. Система увеличивает техническую эффективность прицельного торможения с точки зрения предупреждения проезда запрещающих сигналов. Пульт индикации САУТ выдаёт машинисту информацию о расстоянии до светофора, резерве скорости по безопасности движения (разность между программной и фактической), фактической эффективности тормозных средств движущегося поезда. Точность прицельного торможения грузовых поездов составляет 40 метров, пассажирских и пригородных – 20 метров относительно расчетной точки, расположенной на расстоянии 50 метров до запрещающего сигнала. При необходимости машинист может, нажав кнопку “Подтягивание”, остановить поезд с требуемой точностью. Система САУТ разработана в Свердловском институте железнодорожного транспорта.
======================================================
|
|
======================================================
|
|
|
|
