Рисунок 20 - Линейные схемы напряженного состояния: - одностороннее сжатие; - одностороннее растяжение;
Схема в природе не встречается, но ее можно представить при осаживании образца между двумя исключительно гладкими и хорошо смазанными поверхностями, когда коэффициент трения стремится к нулю.
Схема имеет место при испытании образцов при растяжений, до момента образования шейки.
2. Плоские схемы – если сила, действующая на тело, проецируется на две оси координат, то имеет место плоское напряженное состояние.

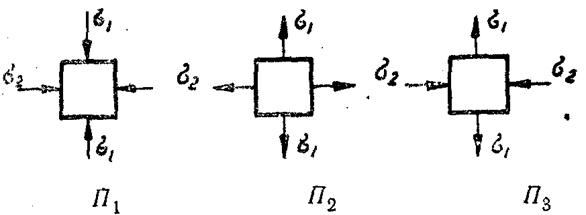

Рисунок 21 – Плоские схемы напряженного состояния: - двухосное сжатие; - разноименная схема; - двухосное растяжение;
Плоские схемы встречаются крайне редко и являются переходными, от линейных, к объемным.
