Объемные схемы – если сила, действующая на тело, проецируется на три оси координат, то имеет место объемное напряженное состояние

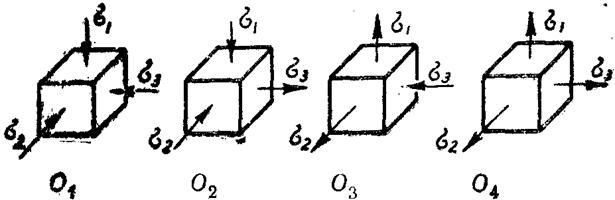

Рисунок 22 – Объемные схемы напряженного состояния: - трехосное сжатие; - разноименные схемы; - трехосное растяжение;

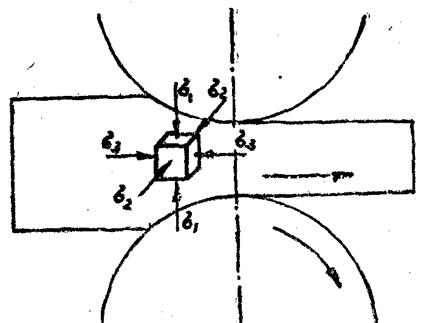

Схема 01 имеет место при обычном процессе прокатки или ковке: возникает за счет давления валков на металл; возникает за счет сил трения, препятствующих уширению металла; возникает за счет сил трения, препятствующих выходу металла из валков, т.е. действующих в продольном направлении очага деформации. При прокатке >>.

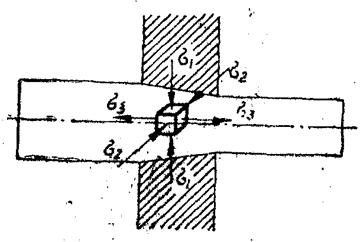

Рисунок 23 – Схема напряженного состояния при прокатке.

При ковке возникает за счет удара бойка молота о металл; и возникает за счет сил трения, действующих в поперечном направлении очага деформации.

Схема 02 имеет место при волочении или при прокатке с натяжением. При волочении и возникают за счет давления стенок фильтра на металл; возникает за счет тянущего усилия (Рисунок 24).

При волочении =

Рисунок 24 – Схема напряженного состояния при волочении.

Прокатку с натяжением применяют, чтобы снизить давление в очаге деформации и повысить устойчивость раската между клетями. При прокатке с натяжением возникает за счет давления валков на металл; возникает за счет сил трения, препятствующих уширению; возникает за счет натяжения переднего и заднего конца.

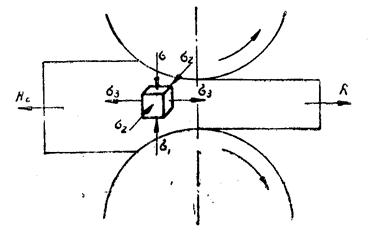

Рисунок 25 – Схема напряженного состояния при прокатке с натяжением.

Схема 03 практического применения не получила, но возможна в некоторых частях деформируемого тела при ковке и штамповке.

Схема 04 имеет место при испытании образца на разрывной машине в момент образования шейки, а так же при прокатке круглой заготовки на прошивном стане (бесшовные трубы).
