Декодирование цифровых сигналов

Преобразование цифрового ИКМ сигнала в непрерывный при ИКМ осуществляется декодером и ФНЧ. В состав декодера входит преобразователь последовательного кода в параллельный и сумматор с весом , где - номер разряда единицы в кодовой комбинации. Амплитуда импульса на выходе сумматора определяется кодовой комбинацией на входе декодера, т.е. на его выходе появляется квантованный АИМ сигнал, детектирование которого осуществляет ФНЧ.

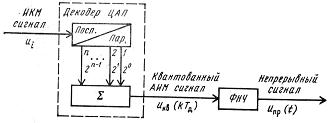

Рисунок 25.6 – Структурная схема цифро-аналогового преобразователя (ЦАП) ИКМ.

Преобразование ДИКМ сигнала в непрерывный осуществляется декодером ИКМ, интегратором и ФНЧ. На выходе декодера получают сигнал, соответствующий разности соседних отсчетов. Эти отчеты интегратор преобразует в ступенчатое напряжение, а ФНЧ сглаживает его.

Рисунок 25.7 – Структурная схема ЦАП ДИКМ и временные диаграммы

его работы.

Формирование из ДМ сигнала аналогового сигнала осуществляется интегратором и ФНЧ. Интегратор имеет импульсный отклик в виде ступеньки напряжения, причем отклики на каждый из импульсов суммируются, и выходное напряжение будет иметь вид ступенчатой функции времени. Восстановление аналогового сигнала из дискретизированного и квантованного осуществляется ФНЧ.

Рисунок 25.8 – Структурная схема ЦАП ДМ и временные диаграммы его работы.
