Представляет собой два встречно включенных АД, на которые подаются сумма и разность напряжений опорного колебания и сигнала.

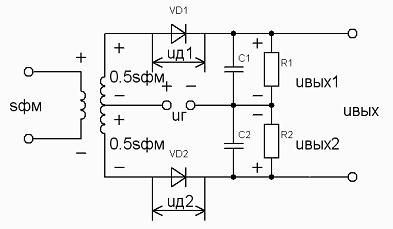

Рисунок 23.4 – Принципиальная схема балансного диодного ФД.
При выбранной полярности напряжений и напряжения на диодах:
,
.
Рисунок 23.5 – Векторная диаграмма.
Пользуясь векторной диаграммой, можно определить амплитуды напряжений на диодах:
,
.
Токи и образуют выходные напряжения плеч противоположной полярности:
,
.
Поэтому выходное напряжение равно их разности:
.
Детекторная жарактеристика рассмотренного ФД показана на рисунке 23.3 (кривая 2).
Выводы:
- наилучшую линейность характеристика имеет вблизи углов , при работе на этих участках детектирование осуществляется практически без искажений;
- знак выходного напряжения меняется при изменении фазы;
- крутизна характеристики балансного ФД в два раза больше крутизны характеристики однотактного ФД.
