Энергоэкономические характеристики ЛЭП

Классификация электросетей.

Способы классификации по назначению бывают:

1. распределительные сети.

2. питающие сети.

3. основные сети.

4. сети энергообъединений.

По хар-ру подпиточных потребителей:

1. Городские.

2. Сельские.

3. Промышленные.

4. Сети электрифицированного городского и железнодорожного транспорта.

По роду тока:

1. Переменные.

2. Постоянные.

По уровню номинального напряжения:

1. Низкого.

2. Среднего.

3. Высокого.

4. Сверхвысокого.

В РБ установлено мощность энергосистемы порядка 7800 МВт.

На конденсационных ЭС (КЭС) установлено порядка 3400 МВт.

На ТЭЦ – порядка 3900 МВт.

Оставшаяся мощ-ть это пром. Станции (мини ТЭЦ) и ГЭС.

Производство электроэнергии - около 24 млрд. кВт\часов.

Потребление электроэнергии – около 32 млрд. кВт\часов.

37 млн. Гкал – отпуск тепловой энергии.

Протяженность линий электропередачи напряжением:

1. 750 кВ ------- 418 км.

2.330 кВ ------- 4000 км.

3. 220 кВ ------- 2300 км.

4. 110 кВ ------- 16000 км.

5. Магистральных тепловых сетей ----- приблизительно 800 км.

Всего годовое потребление т-ва около 12 000 000 тонн условного т-ва.

Для экономической хар-ки ЛЭП как полные, так и удельные показатели кап. затрат, эксплуатационных, приведенных затрат().

Полные показатели применяют для оценки общей суммы затрат.

Удельные, рассчитываемые по отношению к единице длины (1 км) и единицы, передаваемой мощ-ти (1 кВт) используется для сравнения экономической хар-ки различных вариантов.

Зависимость ст-ти 1 км ЛЭП от номинального напряжения:

Другим способом определения кап. затрат в ЛЭП: , где

а, в, с – коэф. пропорциональности, F – сечение проводов,

U –напряжение.

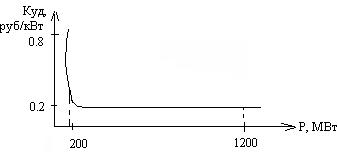

Зависимость удельных кап. вложений в 1 км линии по отношению к 1 кВт передаваемой мощ-ти:

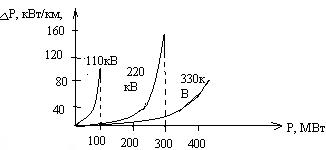

Зависимость удельных потерь мощ-ти от передаваемой мощ-ти ЛЭП и напряжения:

Себест-ть, передаваемой энергии (1 кВтч) с учетом затрат на покрытие потерь, с линией напряжения 220 кВ:

Себест-ть передачи и распределения э/э может определиться по выражению: ,

где Рмах – передаваемая мах. мощ-ть, а и в – обобщенные коэф-ты.

Более полным показателем экономичности явл-ся удельные затраты: .

Рам и Робс – норма амортизационных отчислений и отчислений на обслуживание, r – удельное сопротивление ЛЭП, τ – число часов мах. потерь.
