Лекция №12. Рис. 3. Двухмаршевая лестница промышленных зданий

Рис. 3. Двухмаршевая лестница промышленных зданий

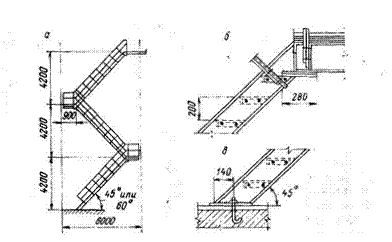

Рис. 4. Служебная маршевая лестница:

а — общий вид; б — верхний узел опирания марша; в — нижний узел опирания марша

Аварийные лестницы устраивают для эвакуации людей при авариях и пожарах. Их paзмещают снаружи здания и выполняют тоже из металла (рис. 5).

Пожарные лестницы устраивают для подъема на крышу зданий во время пожара. Их также выполняют из металла, вертикальными и устанавливают снаружи здания.

Для вертикального перемещения людей и грузов применяют лифты.

Рис. 5. Аварийная (1) и пожарная (2) лестницы

Компоновка производственных помещений.

Проектирование технологической схемы в пространственачинается с определения требуемой площади помещений.

Оборудование производственного процесса располагается на плане помещения в соответствии со схемой технологического процесса и транспортных операций. Однотипное оборудование, как правило, размещается в один или несколько рядов. Разнотипная аппаратура расставляется в порядке, определенном схемой.

При размещении машин и аппаратов следует предусматривать:

- безопасное проведение технологических операций;

- удобство расположения рабочего места и подходов к нему;

- удобство подачи сырья и выдачи продукции или полуфабрикатов;

- удобство проведения необходимого ремонта;

- требования противопожарной безопасности.

Проходы, используемые для постоянного обслуживания оборудования, между наиболее выступающими частями машин и аппаратов должны быть не менее 0,8 м. При периодическомобслуживании в случае необходимости эти проходы могут бытьуменьшены до 0,7 м. Нерабочие проходы допускаются размером,равным 0,4 м.

Ширина проходов, по которым осуществляется движение внутрицехового транспорта, определяется габаритами транспортного устройства и увеличивается на 0,8 м с каждой стороны до выступающих деталей ближайшего оборудования.

Не разрешается загораживать оборудованием, коммуникациями выходы из помещений, а также подходы к окнам, открывающимися с пола.

Кроме этого, в производственных цехах и отделениях между машинами и аппаратами должны быть предусмотрены проходы, связанные с эвакуационными выходами.

Исходя из приведенных основных условий, осуществляется компоновка производственных помещений и определяются их площади.

Для транспортирования необходимого производственного оборудования в стенах и перекрытиях предусматриваются монтажные проемы.

Намечаемые проемы должны быть расположены в возможной близости к расстанавливаемому оборудованию, но так, чтобы не мешать его расстановке. После расстановки оборудования монтажные проемы закрываются.
