Лекция №9. Рис. 3. Ленточный фундамент

Рис. 3. Ленточный фундамент

а — общий вид; б — сечение; 1 — железобетонные блоки-подушки; 2 — блоки стеновые; 3 - стена; 4 — гидроизоляция; 5 — подошва фундамента; H — глубина заложения фундамента

Рис. 4. Типы свайных фундаментов:

а - на сваях стойках; б — монолитный железобетонный ростверк; 1 — сваи; 2 — колонна; 3 — ростверк

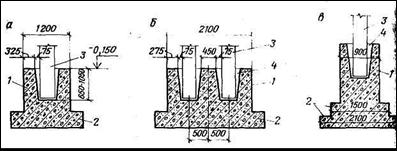

Рис. 5. Фундаменты сборных железобетонных колонн:

а — под одиночную колонну; б — под спаренные колонны; в — двухблочный фундамент; 1 — подколонник со стаканом; 2 — фундаментная плита (блок); 3 — колонна; 4 — зазор, заполняемый раствором

Характеристика основных конструктивных элементов промышленных зданий.

Колонны — это вертикальные несущие элементы каркаса зданий. Выполняют колонны из железобетона или стали. Железобетонные колонны одноэтажных промзданий изготавливают прямоугольного сечения и двухветвевыми (рис. 1). По расположению в здании колонны различают как крайние (располагаемые вдоль наружных стен) и средние. В зданиях, оборудованных мостовыми кранами, крайние колонны имеют односторонние, а средние колонны — двухсторонние консоли, на которые устанавливают подкрановые пути.

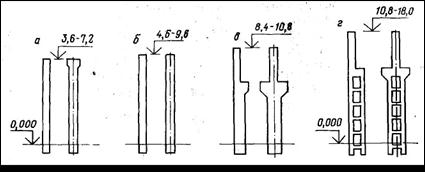

Рис. 1. Основные типы железобетонных колонн одноэтажных промзданий:

а — прямоугольного сечения для зданий без мостовых кранов с шагом колонн 6 м; б — то же, с шагом 12 м; в — прямоугольного сечения для зданий с мостовыми кранами и шагом колонн 6 и 12 м; г — двухветвевые

Стальные колонны целесообразно применять в одноэтажных зданиях большой высоты, оборудованных мостовыми кранами значительной грузоподъемности. Стальная колонна состоит из оголовка, стержня и базы. Выполняют их из элементов стального проката (листов, уголков, швеллеров и др.).

В одноэтажных зданиях при пролете или шаге, превышающих длину стеновых панелей, применяют специальные колонны — фахверковые стойки. Фахверк бывает необходим также для стен из кирпича и мелких блоков, если при малой толщине стен их устойчивость недостаточна. Стойки фахверка изготавливают в виде железобетонных колонн или из стальных швеллеров.

Устанавливаемые на консоли колонн крановые пути состоят из железобетонных или стальных подкрановых балок и укладываемых по ним крановых рельсов.

В многоэтажных промышленных зданиях железобетонные колонны применяют одно-, двух-, и трехэтажной разрезки, т. е. высотой на один, два или триэтажа (рис. 2). Колонны имеют опорные консоли для опирания ригелей. Ceчение колонн 400X400 и 400x600 мм. Типовые колонны разработаны для зданий с этажами высотой 3,6; 4,8; 6,0; 7,2 и 10,8 м. Последний размер относится к зданиям с укрупненной сеткой колонн в верхнем этаже или к трехэтажным зданиям с высотами двух нижних этажей по 6 м.
