Лекция №11. Основные конструктивные элементы промышленных зданий

Основные конструктивные элементы промышленных зданий.

Перегородки в одно- и многоэтажных зданиях служат для выделения отдельных помещений и подразделяются на выгораживающие (преграждающие доступ в определенные помещения) и разделительные (препятствующие распространению производственных вредностей).

Выгораживающие перегородки желательно проектировать сборно-разборными из щитов, с использованием стали, дерева и железобетона.

Разделительные перегородки изготавливают в основном из кирпича, блоков и панелей.

Перегородки следует, как правило, проектировать с применением панелей (т.е. щитов) заводского изготовления, а также в виде каркаса, заполненного плитными или листовыми материалами.

Полы промышленных зданий состоят из основания, подстилающего слоя и покрытия. Основанием для пола служат: на первых этажах — грунт, на междуэтажных перекрытиях — плиты перекрытия. Кроме этих основных слоев, в конструкции пола могут входить прослойка, гидроизоляция, теплоизоляция и др.

Название полу дают по его верхнему слою — покрытию. Различают земляные или глинобитные покрытия пола, цементно-песчаные, цементно-бетонные, асфальтобетонные, полимерцементно-бетонные, поливинилацетатные, ксилолитовые, шлакоситалловые, клинкерные и другие покрытия полов.

Окна. Оконные переплеты делают из дерева (для производств с нормальным температурно-влажностным режимом), стали или алюминия (в зданиях повышенной капитальности) и железобетона (в зданиях с повышенной влажностью). Заполнение оконных проемов может быть двойным или одинарным, в зависимости от расчетного перепада температур наружного и внутреннего воздуха, вида зданий и помещений. Световые проемы устраивают в виде отдельных окон, лент или сплошные. Кроме листового стекла, для заполнения оконных проемов применяют стеклоблоки, профильное стекло коробчатого или швеллерного сечения.

Оконные проемы, не предназначенные для вентиляции, как правило, заполняют остекленными неоткрывающимися переплетами или стеклопрофилитом. При двойном остеклении следует предусматривать открывающиеся створки во внутренних переплетах (для протирки стекол).

Открывание переплетов следует предусматривать, как правило, механизированным.

Световые или светоаэрационные фонари, представляющие собой остекленную надстройку над специально устроенными проемами в перекрытии здания, применяют для верхнего освещения зданий.

Наряду с освещением эти фонари служат целям воздухообмена в помещениях, вследствие чего их называют светоаэрационными (рис. 1). Световая активность фонарей зависит от наклона и площади остекления, расположения его по отношению к рабочей плоскости. Размер фонарей определяют на основании светотехнического расчета.

Тип фонарей (светоаэрационный или световой) назначается в соответствии с технологическими и санитарно-гигиеническими требованиями и климатическими условиями района строительства.

Открывание переплетов светоаэрационных фонарей следует проектировать, как правило, механизированным с дистанционным управлением из помещения.

Фонари следует проектировать, как правило, длиной не более 84 м. Расстояние между торцами фонарей следует принимать равным шагу стропильных конструкций.

Оптимальная в светотехническом отношении ширина прямоугольных и трапециевидных фонарей в многопролетных зданиях составляет 0,4—0,6 ширины пролета, а отношение высоты фонарей к их ширине — 0,3. Унифицированные прямоугольные фонари приняты шириной 6 м для пролетов 12 и 18 м и шириной 12 м — для пролетов 24, 30 и 36 м.

Для верхнего освещения применяют также зенитные фонари со светопропускающими элементами из органического стекла.

Ворота и двери. Размеры ворот и дверей и их число для каждого помещения определяют в зависимости от требуемой пропускной способности. Двери состоят из дверных коробок и открывающихся дверных полотен. Ворота имеют различную конструкцию (рис. 2). В основном ворота открываются и закрываются автоматически.

Рис. 1. Схемы аэрации однопролетных промышленных зданий, имеющих различные фонари:

а — светоаэрационный; б — системы КТИС; в — системы МИОТ-2; г — системы В. В. Батурина; д — системы ЛенПСП; е — системы Гипромеза

Рис. 2. Типы ворот производственных зданий:

а — распашные; б — раздвижные (одно- и двухпольные); в, г — раздвижные секционные; д — подъемно-дельные; е — складные; ж, з — подъемно-секционные; и — скатывающиеся (шторные)

Размеры ворот в свету для железнодорожного подвижного состава нормальной колеи следует принимать не менее 5,4 м повысоте и 4,8 м по ширине. Для остальных видов наземного транспорта размеры ворот в свету следует принимать с превышением размеров габаритов транспортных средств не менее 0,2 м по высотеи 0,6 м по ширине. С наружной стороны ворот следует предусматривать пандусы с уклономне более 10%.

Лестницы промышленных зданий подразделяют на основные, служебные, аварийные и пожарные.

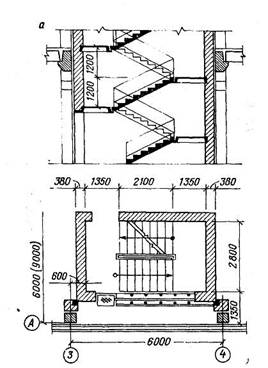

Основные лестницы предназначены для повседневного сообщения между этажами и эвакуации людей в случае пожара. Выполняют их обычно из сборных железобетонных маршей и площадок (рис. 3).

Служебные лестницы применяют для осмотра и обслуживания технологического оборудования, подъема на технологические площадки, состоят они из стальных маршей и площадок (рис. 4). Высоту маршей принимают кратной 600 мм.
