Сети рабочих групп

Некоторые типовые решения

Приведем несколько вариантов организации сетей небольших рабочих групп

Первый вариант:

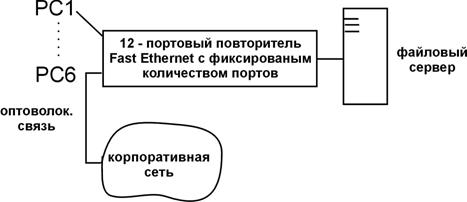

Рис. 5.6. Пример сети небольшой рабочей группы.

Сегмент сети построен на простом концентраторе Fast Ethernet с той особенностью, что все его порты концентратора поддерживают протокол 100BaseTX, а один - 100BaseFX для вязи с сетью предприятия, которая находится на расстоянии несколько сотен метров.

Второй вариант:

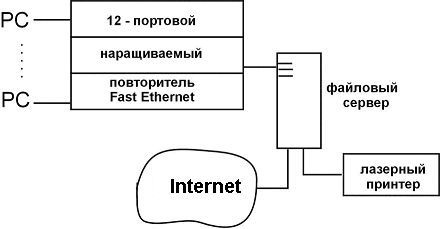

Рис. 5.7. Пример сети средней рабочей группы

Сегмент сети построен на стековом концентраторе Fast Ethernet. Файловый сервер одновременно выступает в роли маршрутизатора, через который компьютеры сегмента осуществляют доступ в глобальную сеть. Внешний канал может быть подключен, например, к последовательному порту компьютера или порту USB. Современные операционные системы (Windows NT Server и выше, Novell Netware, Unix) поддерживают встроенные протоколы маршрутизации, либо для них существует дополнительное ПО с такими функциями. Это дает возможность использовать в качестве маршрутизатора соответствующим образом настроенным универсальным компьютером. Такое решение – неплохая альтернатива приобретению отдельного дорогого маршрутизатора для небольшой организации.

Третий вариант:

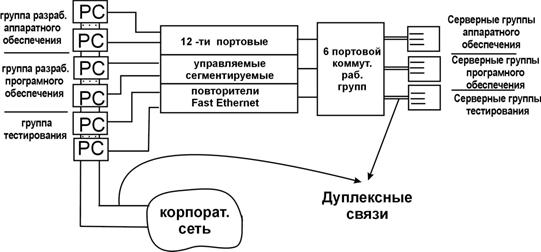

Рис. 5.8. Пример сети инженерной группы

На рис.5.8. приведена сеть разработчиков технологии Fast Ethernet. Каждая группа имеет свой высоко производительный сервер с большим объемом дисковой памяти и возможность доступа к данным других групп. Интересным решением является то, что у всех рабочих станций есть по два сетевых адаптера: один — для связи с корпоративной сетью, а второй — для сети инженерной группы. Современные операционные системы хорошо поддерживают такую возможность. Внутренняя маршрутизация на компьютерах выключена. Таким образом, группа имеет свою изолированную сеть, которая полностью изолирована от корпоративной сети. Сохраняется высокая степень защищенности информации группы. С другой стороны члены рабочей группы имеют полный доступ к корпоративной сети.

Аналогичным решением может воспользоваться группа руководителей крупной компании, имея отдельную сеть и сервер с особо ценной информацией.

Следует отметить, что в настоящее время, стоимость простых коммутаторов сравнялась со стоимостью концентраторов, поэтому в сетях рабочих групп вместо концентраторов обычно используют недорогие коммутаторы. В приведенных выше примерах такая замена будет практически не заметна.
