Стянутая в точку магистраль

Опорные сети

Сеть отдела

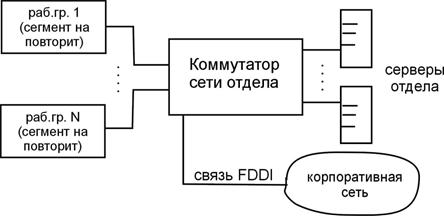

Рис. 5.9. Пример сети отдела

В сетях отделов для разделения трафика рабочих групп необходимо сегментирование сети с помощью коммутаторов или маршрутизаторов.

При всем разнообразии структурных схем сетей на коммутаторах все они используют две базовые структуры:

1. стянутая в точку магистраль;

2. распределенная магистраль.

На основе этих базовых сетей строятся разнообразные структуры конкретных сетей.

Для объединения сетей отделов с четь здания, а сетей здания - в сеть кампуса необходимо организовать между ними скоростную магистраль.

Внутри здания чаще всего используется решение со стянутой в точку магистралью. Это структура, при которой объединение сегментов, узлов или сетей происходит на внутренней магистрали коммутатора (рис5.10).

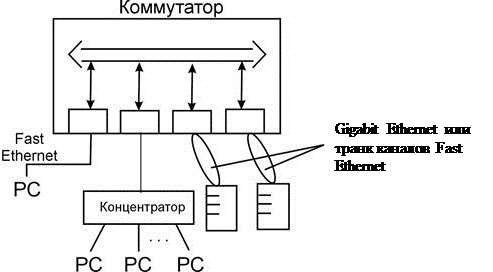

Рис. 5.10. Пример стянутой в точку магистрали

Достоинствами такого решения является высокая скорость магистрали и протокольная независимость. Скорость магистрали в данном случае равна производительности самого коммутатора и для мощного неблокирующего устройства равняется суммарной скорости всех его портов (до нескольких Гб/сек). Подключение узла или сегмента с новым протоколом часто требует не замены коммутатора, а добавления интерфейсного модуля, который поддерживает данный протокол.

Хорошим примером может служить магистраль здания на коммутаторах (рис.5.11.) Наиболее загруженные линии связи могут реализовываться как агрегированные (N х 100Мбит/с) на технологии Fast Ethernet, а могут использовать технологию Gigabit Ethernet.

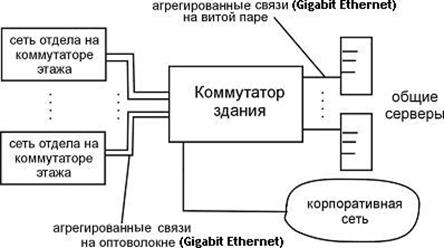

Рис. 5.11. Пример магистрали здания на коммутаторах

Однако структура с мощным центральным модульным коммутатором имеет свои недостатки:

1. высокая плотность и протяженность кабельной системы, следовательно, высокая стоимость;

2. структура не всегда она может быть реализована чисто физически при значительной удаленности подсетей (например, для подсетей зданий уже нельзя использовать кабель на витых парах), поэтому в локальных вычислительных сетях, покрывающих большие территории, часто используется вариант с распределенной магистралью.
