Построение графиков в EXCEL
Вставка → Диаграмма… или кнопка

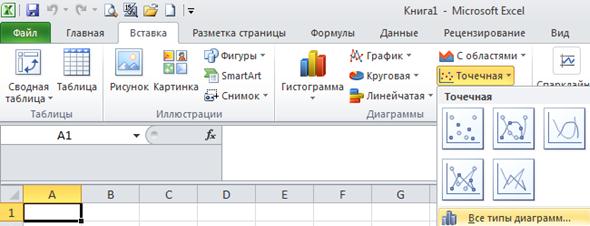

Вставка → Точечная
ПРИМЕР 1. Построить график функции
.
1. Определим функцию f(x).
В ячейки А1:А21 введем значение аргумента при помощи автозаполнения (например, с шагом 0,5).
В ячейку В1 введем значение функции, вычисляемое по формуле
В1 =(A1^2*(A1+3))^(1/3).
Ячейки В2:В21 заполняются копированием формулы из ячейки В1.

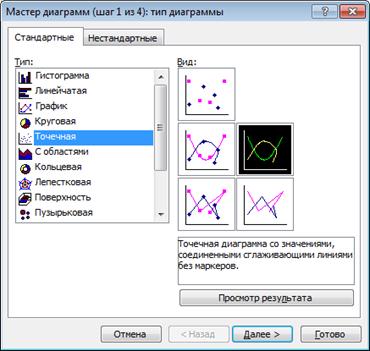

2. Выделим диапазон А1:В21 и воспользуемся Мастером диаграмм. Для построения графика функции лучше выбрать точечную диаграмму, со значениями, соединенными сглаживающими линиями без маркеров.

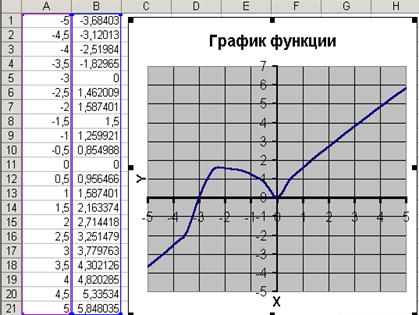

| Чтобы график получился выразительным, можно определить промежуток изменения аргумента, увеличить толщину линий, выделить оси координат, нанести на них соответствующие деления, сделать подписи на осях и вывести заголовок. |
|
ПРИМЕР 2. Построить график функции
.
При построении этого графика следует обратить внимание на область определения функции. В данном случае функция не существует при обращении знаменателя в ноль.
|
|
|
Решим уравнение:
Следовательно, при определении значений аргумента следует помнить, что при  функция не определена.

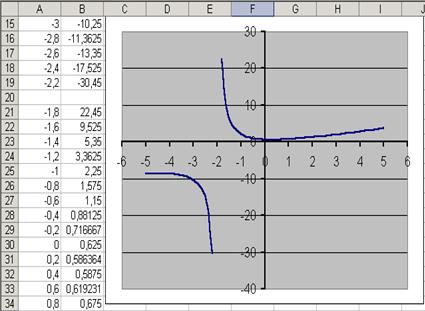

Зададим значение аргумента в два этапа, не включая (-2) с шагом 0,2.
|
|
ПРИМЕР 3. Построить график функции
. ОДЗ:

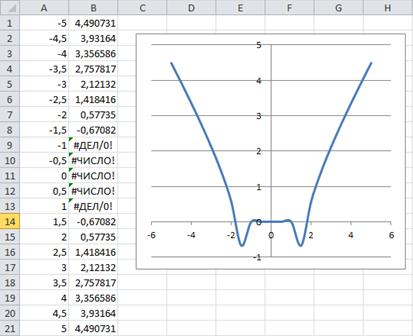

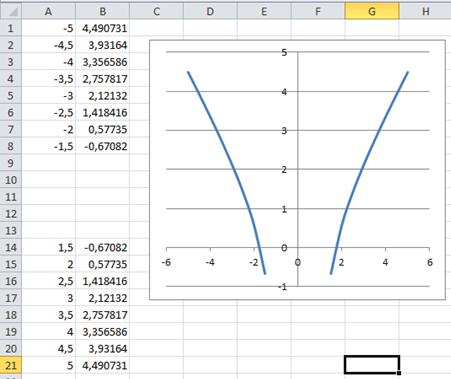

Определение значения аргумента следует провести в два этапа. Например, от -5 до -1, а затем от 1 до 5.
ПРИМЕР 5. Изобразите линию заданную неявно уравнением:
4 y 2 +5 x 2 – 20=0.
Заданная уравнением f(x,y)=0 функция описывает кривую линию под названием эллипс. Это можно доказать, если произвести элементарные математические операции:
Разрешим заданное уравнение относительно переменной y:
Линию f(x,y) можно изобразить, построив графики двух функций:
и
в одной графической области.
Определим ОДЗ функций
и
.
Для построения графика введем значения аргумента в диапазон А3:А43 (от -2 до 2, D=0,1).
В ячейку В3 введем формулу для вычисления значений функции
:
В3=КОРЕНЬ(20-5*$A3^2)/2.
А в ячейку С3 для вычисления значений функции
:
С3=-КОРЕНЬ(20-5*$A3^2)/2.
Далее скопируем эти формулы до В43 и С43 соответственно.
Затем выделим диапазон А3:С43 и воспользовавшись Мастером диаграмм, построим графики функций
и
в одной графической области.
ПРИМЕР 6. Изобразите линию заданную неявно:
.

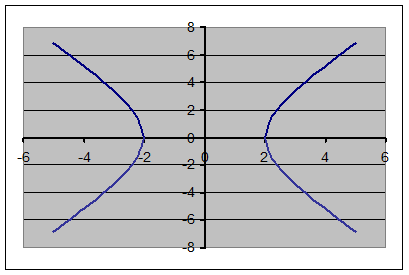

Данное уравнение описывает линию под названием гипербола. Разрешим его относительно переменной y:
Найдем ОДЗ

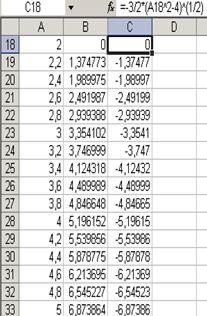

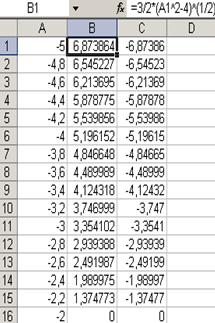

и
:
