Укрупненные расчетные модели и связь с другими системами

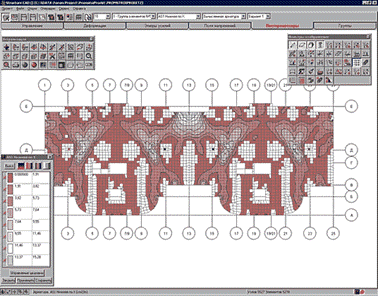

Рис. 1 Расчетная модель корпуса А, сформированная в препроцессоре ФОРУМ

Формирование расчетной схемы или ее части может быть выполнено и на основе информации, импортируемой из таких популярных архитектурных систем, как МАЭСТРО и ArchiCAD, системы проектирования стальных конструкций HyperSteel, а также путем импорта файлов в форматах DXF и DWG системы AutoCAD и ряда других форматов.

Очевидно, что архитектурная модель не может быть полностью автоматически преобразована в расчетную схему. Это обусловлено наличием в ней «архитектурных излишеств», которые не являются элементами расчетной модели и не влияют на результаты расчета, не всегда аккуратным сопряжением элементов модели, отсутствием данных об условиях примыкания и опирания элементов, нагрузках, материалах и т.п. Трудоемкость доведения полученной в результате импорта модели до уровня расчетной схемы чаще всего зависит от согласованности действий архитектора и конструктора на стадии создания архитектурной модели. Для упрощения этого процесса в состав вычислительного комплекса SCAD включен специальный препроцессор ФОРУМ. В отличие от традиционных графических препроцессоров конечно-элементных систем, в которых основным «строительным материалом» для формирования расчетной схемы являются конечные элементы, препроцессор ФОРУМ оперирует более крупными объектами, максимально приближенными по назначению и наименованию к объектам архитектурной модели. К ним относятся колонны, балки, перекрытия, стены и крыши. Представление геометрии расчетной схемы в препроцессоре ФОРУМ обеспечивает возможность:

• создания структурированной расчетной модели из укрупненных элементов;

• сохранения структуры объекта, заданной в архитектурной модели;

• передачи структуры объекта в препроцессор комплекса SCAD -- с использованием автоматического преобразования (триангуляции) укрупненной модели в расчетную схему метода конечных элементов и механизм групп.
