Для ввода относительных цилиндрических координат

Задание цилиндрических координат

Для ввода относительных координат (3М)

Для ввода абсолютных координат (3М)

Задание координат с помощью дигитайзера

Использование абсолютных и относительных координат

В трехмерном пространстве, аналогично двумерному, можно вводить как абсолютные координаты (отсчитываемые от начала координат), так и относительные (отсчитываемые от последней указанной точки). Для ввода координат в относительной форме используется знак @, указываемый перед числовыми значениями координат. по оси X, следует ввести @1,0,0. Для ввода абсолютных координат никаких предваряющих знаков не требуется. Для ввода абсолютных координат в командной строке никаких предваряющих знаков не требуется.

При вводе координат дигитайзером координата Z ПСК сохраняет значение 0. Для задания иного значения Z по умолчанию, отличного от 0, без перемещения ПСК можно воспользоваться командой УРОВЕНЬ.

На запрос координат точки введите координаты в подсказке, используя следующий формат: # x,y,z

Если динамический ввод отключен, введите координаты в командной строке, используя следующий формат: x,y,z

На запрос координат точки в командной строке ввести значения координат в формате: @x,y,z

3М цилиндрические координаты описывают точное местоположение по расстоянию от начала ПСК в плоскости XY, углу относительно оси X в плоскости XY и значению Z.

Задание цилиндрических координат аналогично заданию полярных координат для 2М пространства. Дополнительно добавляется значение расстояния от указанной полярной координаты до требуемой точки пространства перпендикулярно плоскости XY. Цилиндрические координаты определяют расстояние от начала координат ПСК до проекции точки на плоскость XY, угол относительно оси X и расстояние от точки до плоскости XYпо оси Z. Цилиндрические координаты точки указываются в формате: Цилиндрические координаты точки указываются в формате: X <[ угол к оси X ], Z

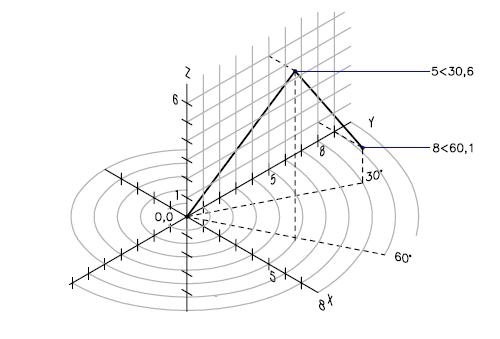

В следующих примерах предполагается, что этот динамический вид отключен, или что координаты введены в командной строке. При использовании динамического ввода можно задавать абсолютные координаты с префиксом #. В приведенной ниже иллюстрации координатами 5<60,6 определяется точка, лежащая на расстоянии 5 единиц от начала текущей ПСК, под углом 60 градусов к оси X в плоскости XY и 6 единиц по оси Z. координатами 8<30,1 определяется точка, лежащая на расстоянии 8 единиц от начала текущей ПСК в плоскости XY, под углом 30 градусов к оси X в плоскости XY и на расстоянии 1 единицы по оси Z.

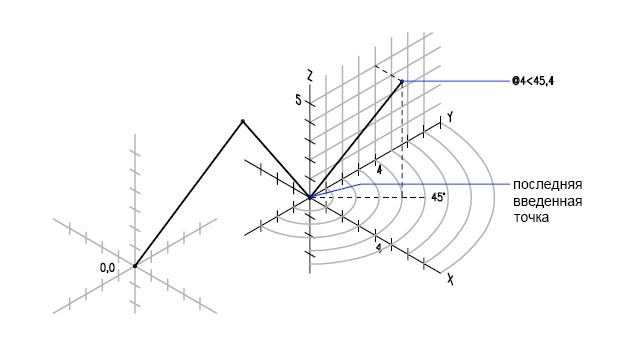

Для задания координат относительно предыдущей точки можно использовать относительные цилиндрические координаты, предваряя числовые значения знаком @. В приведенной ниже иллюстрации координатами @4<45,5 определяется точка, лежащая в плоскости XY на расстоянии 4 единицы от последней введенной точки, под углом 45 градусов от положительной оси X и на расстоянии 5 единиц в направлении Z.

На запрос координат точки в командной строке ввести значения координат в формате:

@ x < угол к оси X,z

Например, координаты @4<60,2 задают точку, лежащую от последней измеренной точки на расстоянии 4 единицы по оси X под углом 60 от положительного направления оси X и на 2 единицы в положительном направлении оси Z.
