Пара горизонтальных снимков Р1и Р2, полученных с горизонтального базиса B = S 1 S 2, с осями абсцисс, лежащими на одной прямой (идеальный случай съемки) в позитивном варианте, показана на рисунке 5.1.

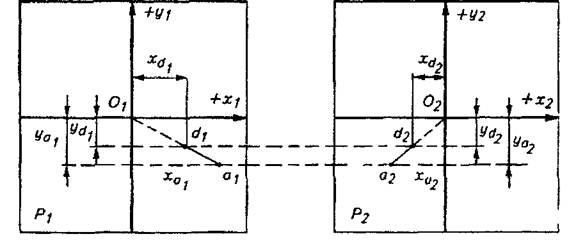

Рис. 5.1 - Изображение отвесной линии на паре снимков идеального случая съемки
Отвесная линия AD (на местности — столб, заводская труба и т. п.) отобразилась на снимках отрезками а1d2 и a2d2, направленными соответственно в точки ох и о2, так как точки надира n 1 и п2 на горизонтальных снимках совмещаются с главными точками. Точки а1 и а2 будут иметь равные ординаты У а1 =У а2 так как в идеальном случае съемки след сечения снимков базисной плоскостью будет параллелен общему направлению осей абсцисс этих снимков. Аналогичное равенство будет справедливым для любой пары соответственных точек.
Разность ординат соответственных точек пары снимков называют поперечным параллаксом точки Y 1 – Y 2 = q t (1)
Одна и та же пара снимков в различных ракурсах показана на рисунках 5.1 и 5.2.

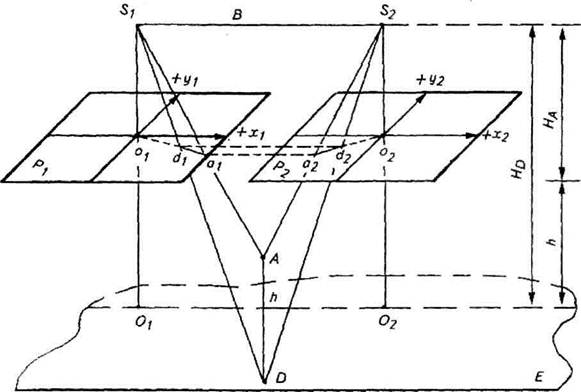

Рис. 5.2- Координаты концов отвесной линии, изображенной на паре снимков
|
|
Из них видно, что абсциссы точек изображения изменяются в зависимости от высоты их положения относительно плоскости, принятой за начальную (плоскость Е). С увеличением геодезической отметки точки масштаб изображения элементов, лежащих в горизонтальной плоскости, проходящей через эту точку, будет укрупняться. Следовательно, через абсциссы точек пары снимков можно получить информацию о высотах точек и, в частности, о рельефе местности.
Разность абсцисс пары соответственных точек на левом и правом снимках называют продольным параллаксом точки
P = X 1 – X 2 (2)
ОПРЕДЕЛЕНИЕ ПРЕВЫШЕНИЙ ТОЧЕК МЕСТНОСТИ
ПО ПАРЕ СНИМКОВ
На снимках идеального случая съемки координаты точек не искажены. Следовательно, величины продольных параллаксов зависят только от высот изобразившихся на снимках точек. Для определения превышения одной точки над другой, например точки А над точкой D (см. рис. 5.1), используют формулу
h = (H*ΔP)/ (b+ ΔP) (4)
где H — высота фотографирования над точкой, принятой за начальную (в нашем примере Hд); р д —продольный параллакс той же точки; Δ Р — разность продольных параллаксов определяемой и начальной точек. b – базис снимка.
ΔР = Ра – Рd (3)
По разности продольных параллаксов можно определить крутизну склона или уклон. tgi = (f* Δ Р)/ (b+ ΔP)*l 0; где Δ Р — разность продольных параллаксов определяемой и начальной точек. b – базис снимка; L 0 - горизонтальное проложение.
Для выполнения стереоскопических измерений высот объектов, уклонов участков местности используют стереоскоп, который должен быть оборудован устройством для измерения разностей продольных параллаксов.
|
|
Технология измерения разностей продольных параллаксов заключается в следующем. Снимки ориентируют по начальному направлению. Начальным называют направление, проходящее через собственную главную точку снимка и главную точку, перенесенную со смежного снимка. Снимки укладывают под наблюдательную систему так, чтобы их главные точки расположились на линии абсцисс прибора или параллельно ей. Перемещая снимки вдоль этой линии, а также вращая их в своей плоскости, добиваются получения стереоэффекта. Начальные направления при этом окажутся примерно на оси абсцисс. Уточняют ориентирование устранением остаточных поперечных параллаксов на главной точке правого снимка, вращая левый снимок, и наоборот. Затем последовательно переходят в зоны расположения объектов, высоты которых определяют. В общем случае в каждой зоне будут возникать поперечные параллаксы. Здесь их устраняют, перемещая вертикально одну из марок. Совмещение пространственной марки с измеряемыми точками (при правильном ориентировании снимков обе марки сольются в одну марку, воспринимаемую наблюдателем, пространственно) выполняют, вращая параллактический винт. Разность снимаемых со шкалы винта условных отсчетов для данной пары точек составит ΔР
