• Формирование котлованов любой формы и траншей с откосами и укреплением стен в 3D с учетом рельефа.
• Вычисление объема грунта в твердом теле и разрыхленном состояние, вычисление объема ручной доработки.
• Подбор экскаваторов и самосвалов из объемных баз данных FoxPRO.
• Вычерчивание разрезов построенных котлованов и фрагментов анкерных креплений (графическая база).
• Вычерчивание таблицы объемов работ и таблицы с характеристиками экскаватора на чертеже, формирование документа MSWord с результатами расчетов.
• Богатый методический материал и объемные справочники по машинам и механизмам.

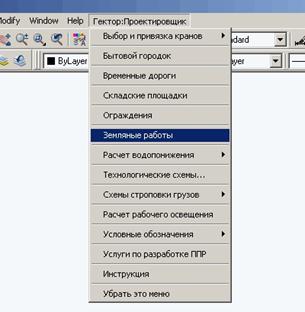

Путь к модулю: Главное окно - Технология производства работ – Земляные работы - Решение задачи (AutoCAD) – в меню AutoCAD «Гектор: Проектировщик» пункт «Земляные работы»

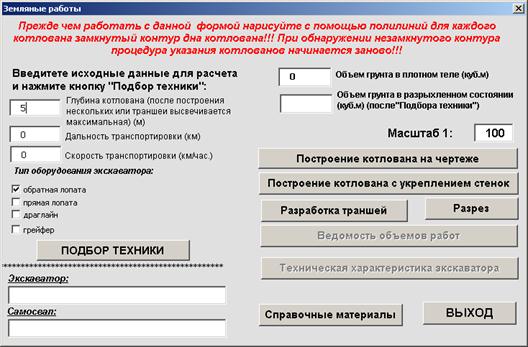

При входе в программу появляется основная форма для ввода исходных данных. Вначале надо указать глубину котлована. Затем провести построение земляного сооружения. Дальнейшие действия зависят от выбора варианта …
