Расчет освещения

• Расчет и подбор источников света для рабочего освещения (2 лк) строительной площадки как приложения VBA для AutoCAD.

• Задать строительную площадку можно как на чертеже, так и численно.

• Результаты расчетов выдаются в виде текстового документа (txt -файл).

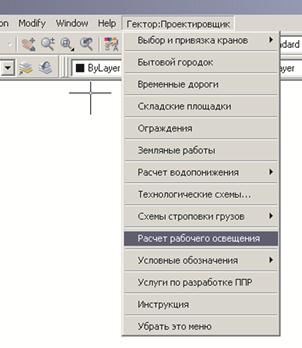

В главном меню Гектор:Проектировщик (AutoCAD) находится пункт «Расчет освещения».

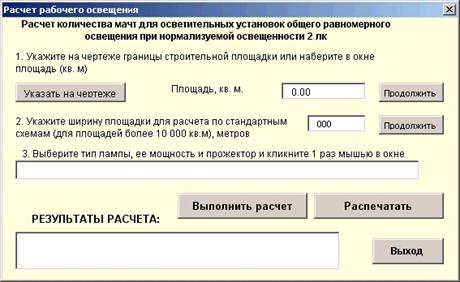

В окне модуля надо ввести одним из двух способов площадь строительной площадки.

В зависимости от размера строительной площадки два варианта расчета:

Для указанной на чертеже строительной площадки высвечивается площадь, либо просто вводится площадь, затем нажимаем верхнюю клавишу продолжить.

Для площади <10 000 кв.м. Результат появляется сразу.

Если площадь > 10 000 кв.м, курсор переходит в окно, где надо указать ширину площадки

Для расчета по типовым схемам расположения мачт.

Указав ширину, нажимаете нижнюю кнопку «Продолжить».

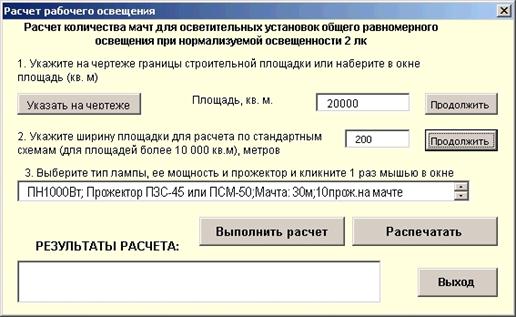

Высвечивается список мачт с прожекторами для данной ширины участка.

Выбираем нужный прожектор.

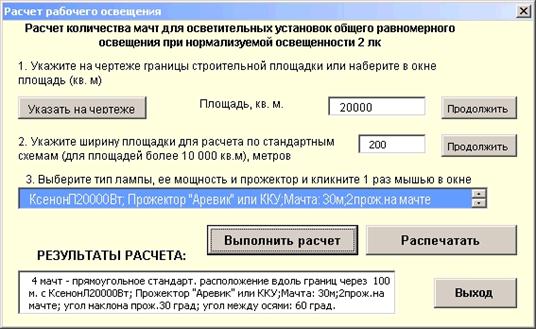

Нажимаем кнопку «Выполнить расчет».

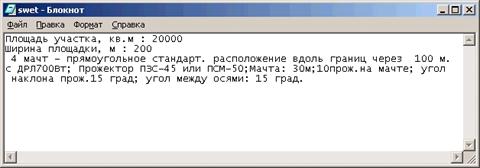

Полученный результат можно распечатать.
