Задание рельефа местности

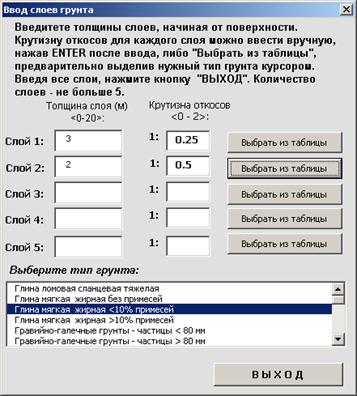

Узлы сетки отмечаются на чертеже крестиком и программа запрашивает в этой точке отметку рельефа и структуру грунта в указанной форме. Состав слоев - от 1 до 5, задается в первой точке, в следующих может меняться только толщина слоев.
Затем программа запрашивает отметку нулевого уровня.
При плоском рельефе структура грунта запрашивается один раз и слои считаются параллельными, а поверхность – нулевой отметкой.

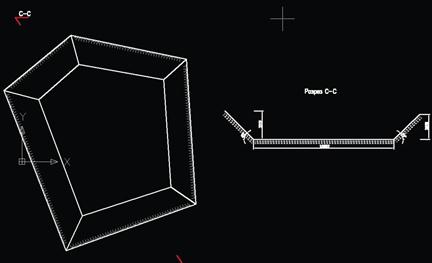

Пример выполнения котлована с откосами и разрезом

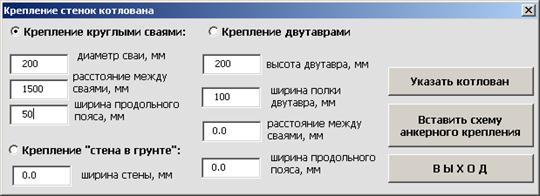

При активизации кнопки «Построение котлована с укреплением стенок» высвечивается форма выбора варианта и задания параметров. За один сеанс можно вычертить один котлован любой формы
После расстановки свай будет задан вопрос о правильности выполнения, затем выводится общее число свай.

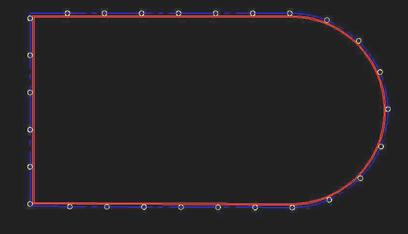

Пример вычерчивания котлована с креплением стен
Фрагмент изображения стенки в укрупненном масштабе.

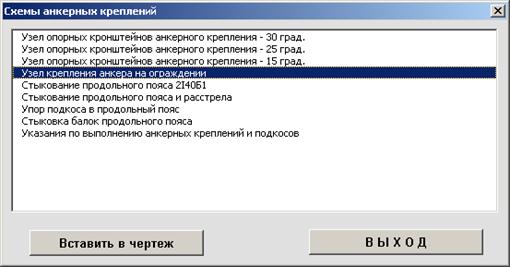

Графическая база данных по схемам анкерных креплений

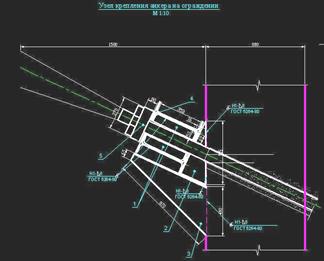

Схемы анкерных креплений можно вставить в чертеж в виде блоков AutoCAD.
Выполнение траншей

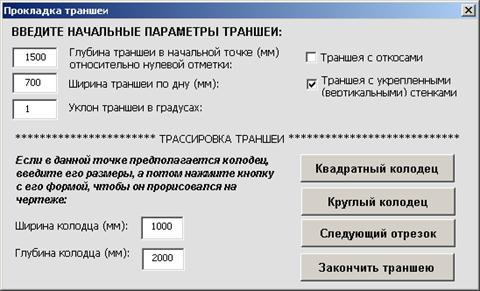

При активизации кнопки «Выполнение траншей» появляется форма с параметрами траншеи и позволяющая в диалоге выполнить траншею с колодцами. После вычерчивания трассировки траншей программа стандартным образом запрашивает рельеф.
Пример выполнения траншеи с колодцами
Пример трассировки траншеи в плане.

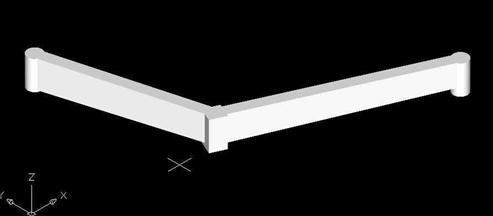

При этом объемная модель траншеи, как и любого котлована, запоминается на замороженном слое RAZREZK (и имеется там до следующего сеанса формирования котлована). Этот слой можно разморозить обычными средствами AutoCAD и после тонирования (Render) получить твердотельную модель, пример которой для траншеи представлен ниже.

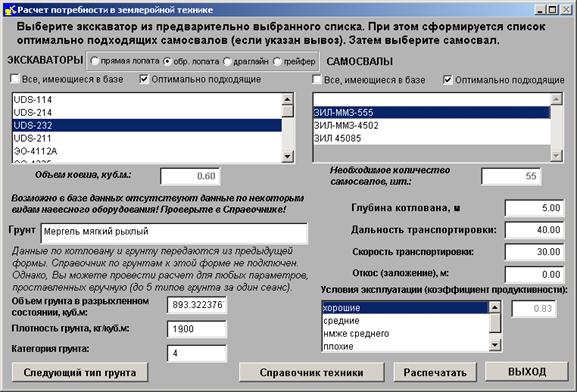

При активизации кнопки «Подбор техники» появляется следующая форма.

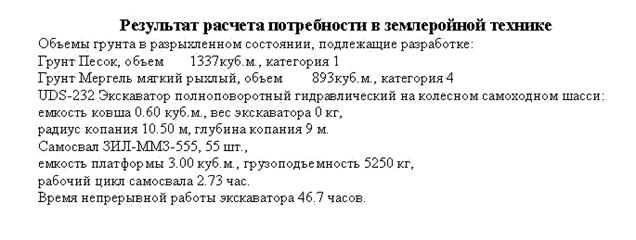

Результаты выбора техники и расчетов в предыдущей форме можно распечатать в MSWord документе.
Представлены объемы грунтов, полученные при формировании котлованов, характеристики землеройной техники, количество самосвалов, необходимых для непрерывной работы выбранного экскаватора и продолжительности работы выбранной техники.

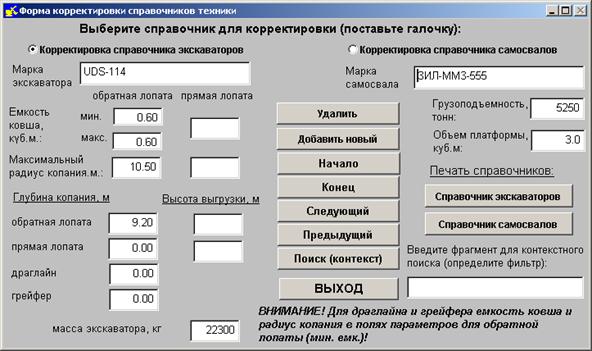

Справочники по экскаваторам и самосвалам, используемые в предыдущей форме, можно редактировать в представленной форме. Каждый справочник можно распечатать в MS Word.

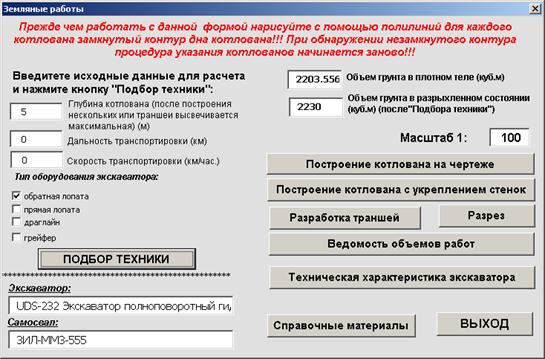

После «Подбора техники» заполняются графа с объемом грунта в разрыхленном состоянии и графы с марками техники, а также становятся активными кнопки «Ведомость объемов работ» и «Техническая характеристика экскаватора».

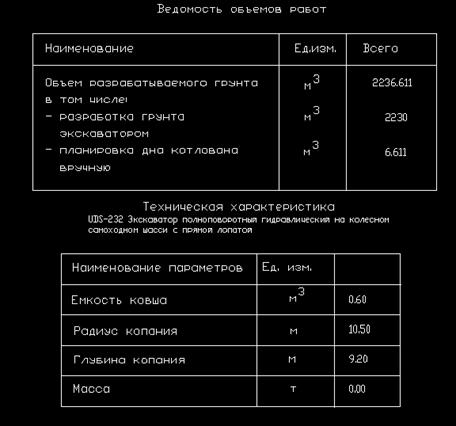

Пример вставки в чертеж таблиц при активизации кнопок «Ведомость объемов работ» и «Техническая характеристика экскаватора».

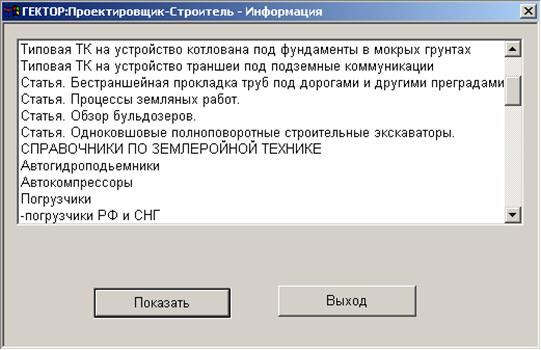

При активизации кнопки «Справочные материалы» в основной форме высвечивается список с нормативными, разнообразными методическими и справочными документами.
