Технологические схемы

• Вставка в чертеж различных технологических схем

• Возможность предварительного просмотра.

• Тексты указаний к технологическим схемам.

• Масштабирование изображения.

• Постоянно пополняемая база данных изображений.

• Возможность редактирования чертежей средствами AutoCad.

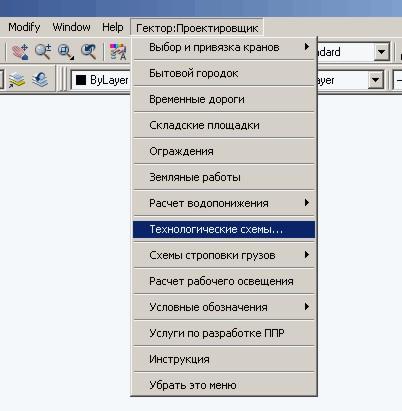

В меню AutoCAD Гектор: Проектировщик находится пункт «Технологические схемы».

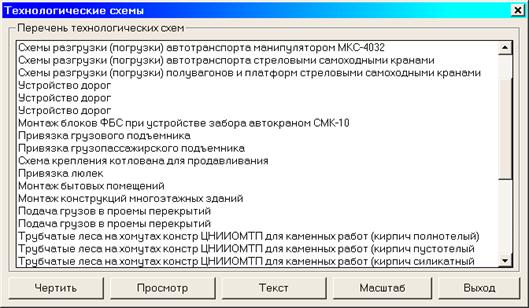

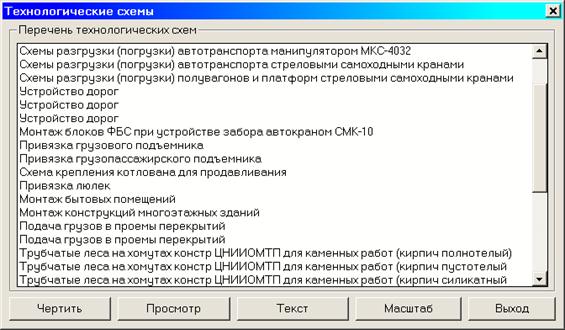

Перед вычерчиванием схемы её необходимо выбрать из списка. Для предварительного просмотра можно воспользоваться кнопкой «Просмотр».

Теперь эту же схему можно вставить в произвольное место чертежа. Она полностью доступна для редактирования средствами AutoCad.

Если в базе данных содержится текстовое описание к технологической схеме, то его можно просмотреть по кнопке «Текст».

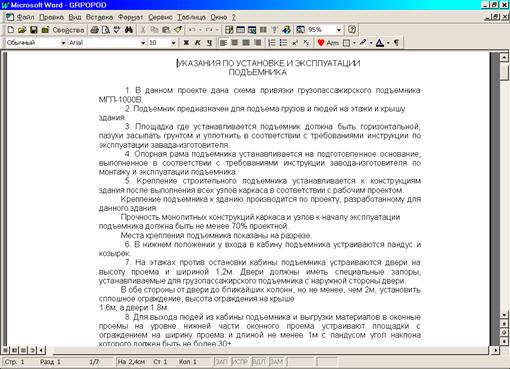

Текстовое описание в редакторе MS Word.

Все изображения схем могут быть вычерчены в произвольном масштабе.
