Схемы строповки грузов

• Выбор грузозахватных приспособлений в соответствии с нормативами.

• Варианты разгрузки и монтажа строительных грузов.

• Автоматическое вычерчивание схем строповок.

• Формирование таблицы масс грузов и ГЗП.

• Формирование таблицы перечня ГЗП и тары.

• Вставка в чертеж текста стандартного примечания.

• Обширная база изображений схем строповок.

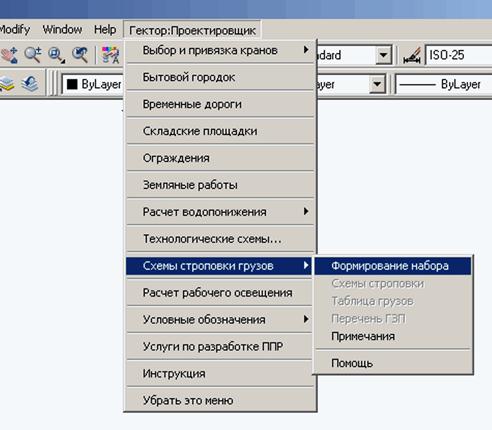

В меню AutoCAD Гектор: Проектировщик находится пункт «Схемы строповки грузов».

В подменю содержатся все команды программного модуля.

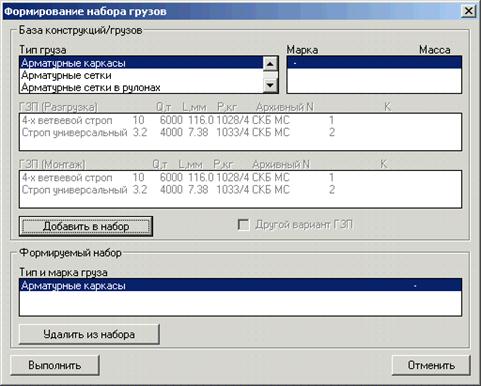

Перед началом работы необходимо из базы данных сформировать набор грузов для дальнейшей работы с ним.

Программный модуль автоматически подбирает грузозахватные приспособления для случаев разгрузки и монтажа.

Сформированный набор грузов можно использовать в дальнейшей работе.

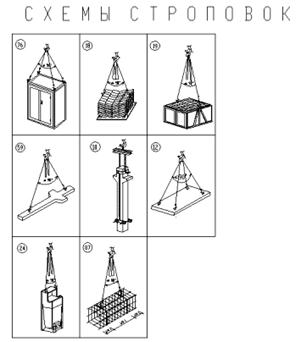

Изображение схем строповок можно незамедлительно получить на чертеже.

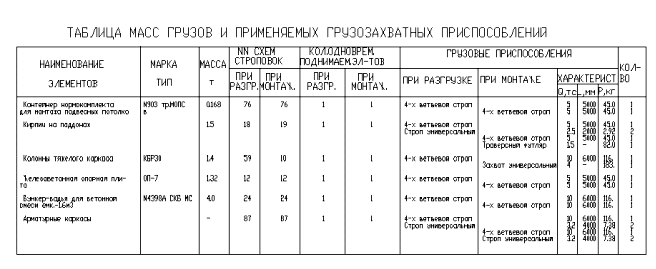

Таблица вставляется в ваш чертеж как объект AutoCad, но предварительно она сформирована в текстовом редакторе, где доступна для редактирования.

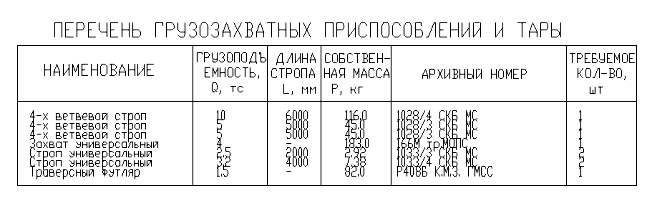

Аналогично формируется и вставляется в чертеж таблица перечня грузозахватных приспособлений и тары.

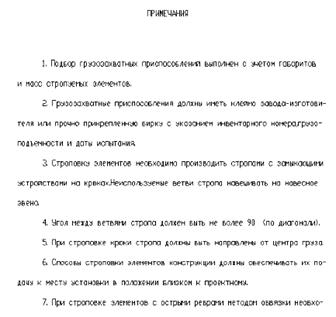

В текст можно вставить стандартные примечания. Они полностью доступны для редактирования средствами AutoCad.
