Расчет водопонижения

• Расчет водопонижения котлованов и траншей согласно методике расчета, приведенной в СНиП 2.06.14-85 "Защита горных выработок от подземных и поверхностных вод", расчет проводится для всех 12 схем водопонижения, приведенных в указанном документе.

• Расчет приведенного радиуса и радиуса депрессии согласно всем схемам указанного документа

• Вставка в чертеж рассчитанного количества скважин / иглофильтров вдоль указанного контура.

• Вывод результатов расчета в документ MS Word.

В меню AutoCAD «Гектор: Проектировщик» находится пункт «Расчет водопонижения».

При активизации кнопки меню появляется основная форма модуля, поля которой необходимо заполнить или рассчитать.

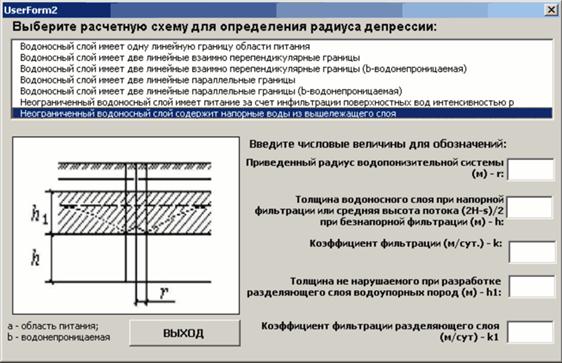

Радиус депрессии можно вычислить, выбрав соответствующую схему. В зависимости от схемы меняется количество полей параметров, которые надо заполнить.

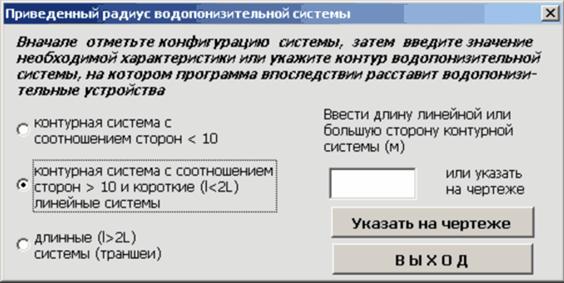

Приведенный радиус вычисляется согласно приведенной форме. Даны два варианта.

При активизации кнопки "Ориентировочные значения" для коэффициента фильтрации высвечивается окно. Пользователь может расширить этот список.

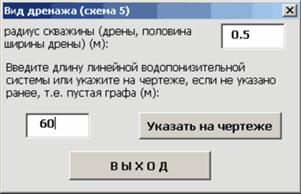

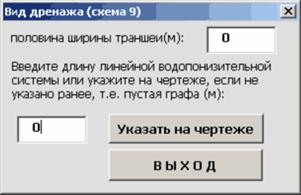

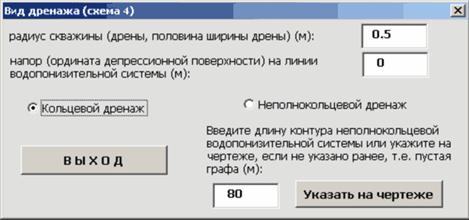

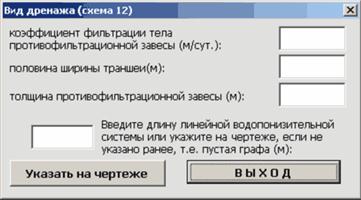

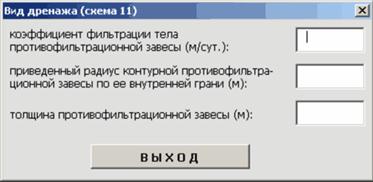

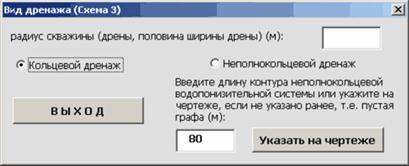

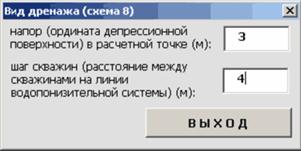

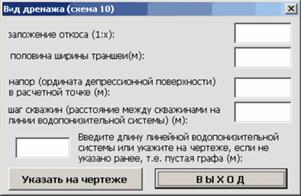

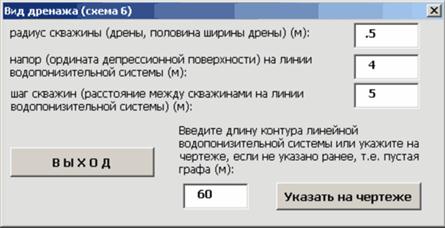

После того, как заполнены все поля основной формы, надо выбрать из верхнего списка схему водопонижения и нажать кнопку "Расчет притока". В зависимости от выбранной схемы водопонижения программа либо сразу вычислит приток, либо через служебные формы затребует дополнительные данные. Эти служебные формы имеют вид:

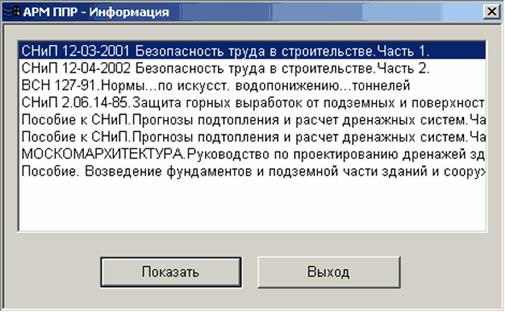

При активизации кнопки «Справочные материалы" высвечивается список нормативно-методических документов, доступных через редактор MS Word.

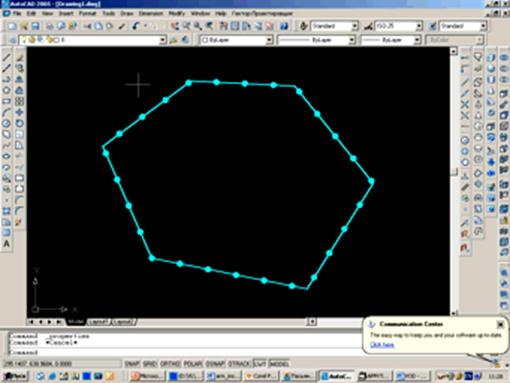

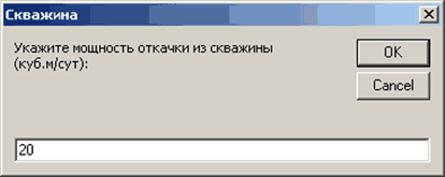

После проведения расчета можно произвести расстановку на чертеже элементов осушения – «Расставить на плане», ответив на вопросы, появляющиеся на экране…

Программа вычисляет и сообщает о необходимом количестве элементов, расставляет их.
