При проектировании производственного потока основное внимание сосредоточивается на отдельных процессах, через которые проходят материалы, комплектующие и сборочные узлы по мере их изготовления. Наиболее широко при планировании процессов применяются следующие инструменты: операционные маршрутные карты, схемы технологического процесса (Flow Process Chart), сборочные схемы и чертежи. Это очень удобные инструменты как для использования в устойчивом режиме производства, так и при диагностике отклонений. Собственно говоря, первый обычный этап в ходе создания любой производственной системы начинается с составления карт потоков и операций с использованием одного или нескольких из перечисленных выше инструментов. Они представляют собой как бы "организационную структуру" производственной системы.
Сборочный чертеж – это не что иное, как подробное изображение всех отдельных компонентов продукции.

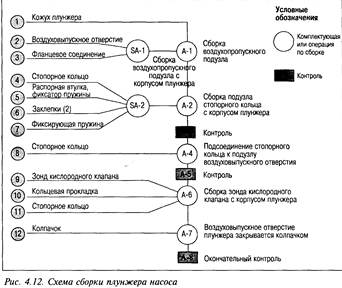

В сборочной схеме (рис. 4.12) используется информация, представленная в сборочном чертеже, и кроме того указывается, каким способом и в каком порядке отдельные компоненты продукции должны соединяться в процессе сборки. Часто в схеме приводятся сведения о структуре общего производственного потока.
|
|

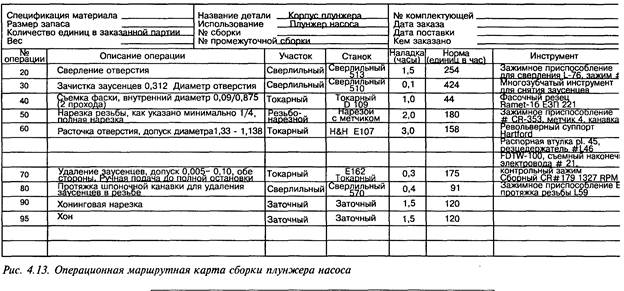

В операционных маршрутных картах (рис. 4.13), как следует из их названия, указываются маршруты движения заготовок по операциям технологического процесса.
В них содержится информация о типе оборудования, инструментах, оснастке и операциях, которые необходимо в полнить для производства данной детали.

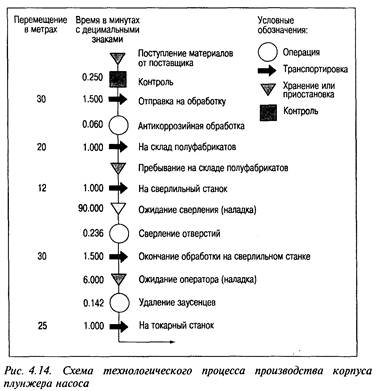

В схемах технологического процесса (рис. 4.14) обычно используются стандартные символы Американского сообщества инженеров-механиков, с помощью которых наглядно отображается все, что происходит с продукцией по мере последовательного изготовления на соответствующем прoизводственном оборудовании. Могут применяться и друг условные обозначения разных процессов, но в таком cj чае их нужно расшифровать на самой схеме.
Разработка схемы технологического процесса позволяет сократить простои и время хранения, что улучшает организацию потока и делает его равномерным.
