В современных условиях роста преступности в стране, активизации террористической деятельности, увеличения количества техногенных аварий применение интегрированных систем безопасности (ИСБ) является наиболее эффективным способом организации инженерно-технической защиты объектов и персонала, поскольку создает необходимые условия для комплексного решения задач по обеспечению сохранности материальных ценностей, сохранности жизни и здоровья людей.
Системы охранной и пожарной сигнализаций могут быть выполнены с использованием контроллера двухпроводной линии связи, либо приемно-контрольных приборов охранно-пожарных. Линейка ППКОП представлена такими приборами, как «Сигнал-20П», «Сигнал-20М», «С2000-4».
К приборам типа «Сигнал» возможно подключение до 20 охранных, пожарных и технологических шлейфов сигнализации. Состояние каждого шлейфа контролируется. Данные устройства также имеют по три релейных выхода на переключение и 2 выхода на замыкание. «Сигнал-20М» имеет встроенную клавиатуру для управления зонами и разделами охраняемого объекта.
Приемно-контрольный прибор «С2000-4» имеет возможность подключения только 4 шлейфов охранной и пожарной сигнализации. Отличительной особенностью является наличие Touch Memory считывателя (до 2048 ключей) для управления взятием/снятием зон и разделов.
Кроме того, построение охранной и пожарной сигнализация возможно с использованием контроллера двухпроводной линии связи «С2000-КДЛ». Система строится аналогично АСПС «Рубикон». В данной системе возможно использование технических средств (адресных охранных и пожарных извещателей, адресных расширителей, адресных релейных блоков) только производства НПФ «Болид».
В данном типовом решении СПС и СОС в здании организуются на основе контроллера двухпроводной линии, а системы вне пределов здания («Склады») – «Сигнал-20М».
Система тревожной сигнализации может строиться с использованием ППКОП «С2000-4» и тревожных кнопок производства фирмы «Болид». Тревожные кнопки устанавливаются в помещении «Поста охраны автотранспорта» и в помещении «Поста охраны здания».
Систему контроля и управления доступом целесообразно создавать с использованием контроллеров доступа «С2000-2», которые принимают сигналы от считывателей бесконтактных карт proximity и управляет электромагнитными замками.
Электромагнитные замки, считыватели Proxy-2A (двери) и Proxy-Long (паркинг-считыватели) устанавливаются на дверях помещений с особым режимом доступа: помещение «Поста охраны автостоянки», «Поста охраны здания», «Складское помещение №1», «Складское помещение №2», а также на въезде перед автоматическимираспашными воротами.
Система охранного телевидения может быть создана с использованием системы видеонаблюдения "Орион Видео", позволяющей непосредственно подключать как самые современные IP камеры, так и аналоговые видеокамеры с помощью IP видеоcерверов. Одним из главных преимуществ, которые обеспечивает "Орион Видео", является прямая интеграция в АРМ "Орион". Такая интеграция позволяет задействовать все существующие возможности АРМ "Орион". "Орион Видео" обеспечивает одновременное выполнение четырех операций, таких как отображение видео, детектирование движения, запись в архив и воспроизведение записей из архива.
Система оповещения и управления эвакуацией и система управления инженерным оборудованием могут строиться на основе блоков сигнально-пусковых «С2000-СП1» и «С2000-СП1 исп.01». Данные приборы обеспечивают управление 4-мя релейными выходами и передачу информации о состоянии релейных выходов в пульт «С2000М» для включения и выключения светильников охранного освещения, которые обеспечивают освещение территории, окруженной забором и непосредственно прилегающей к нему, в темное время суток, включения и выключения световых и звуковых оповещателей, системы дымоудаления.
Кроме того, существует возможность включения системы оповещения и управления эвакуацией в двухпроводную линию связи под управлением «С2000-КДЛ». Данная система реализуется с помощью адресных релейных выходов «С2000-СП2».
В типовом решении «Офис-здание» описываемые системы в здании реализуются с помощью адресных релейных выходов, включенных в линию, контролируемую «С2000-КДЛ». Но системы оповещения и управления инженерным оборудованием в складских помещения и на автостоянке реализуются на основе блоков сигнально-пусковых «С2000-СП1».
Для построения системы автоматического пожаротушения на подобъектах «Складское помещение №1» и «Складское помещение №2» необходимо использовать связку прибора приемно-контрольного и управления автоматическими средствами пожаротушения и оповещателями «С2000-АСПТ» и контрольно-пускового блока «С2000-КПБ», которые обеспечивает управление установками пожаротушения, и модули пожаротушения, выпускаемые различными производителями. Кроме того, у прибора «С2000-АСПТ» есть возможность контроля состояния 3-х шлейфов пожарной сигнализации, цепей датчиков состояния дверей, цепей датчиков ручного пуска, а также включения звукового и светового пожарного оповещения (сирена, транспаранты).
Систему автоматического управления ИСО «Орион» рекомендуется выполнить с использованием пульта контроля и управления «С2000М», который обеспечивает централизованное управление подключенным оборудованием ИСО «Орион». Пульт целесообразно разместить на стене в помещении «Поста охраны здания».
Систему взаимодействия с оператором рекомендуется создать на основе автоматизированного рабочего места (АРМ) оператора, включающего аппаратную часть – компьютер, и программную часть – специализированное программное обеспечение «Орион Про». АРМ размещается в помещении «Поста охраны». На АРМ операторов службы безопасности инсталлируется (устанавливается) программное обеспечение (ПО) «Орион Про», которое и обеспечивает удобство настройки и эксплуатации оборудования ИСО «Орион».
Программное обеспечения АРМ «Орион Про»
Фирма-производитель ЗАО НВП «Болид» программного обеспечения «Орион ПРО» производит разделение программных модулей на 2 категории: системное ПО и программные модули. К сожалению данное разделение не дает наглядного представления о функциональности программных модулей.
По функциональному назначению программные модули, входящие в состав программного обеспечения «Орион ПРО», можно условно разделить на 5 групп:
o модули связи и взаимодействия;
o модули мониторинга ИСО «Орион»;
o модули конфигурирования;
o модули генерации отчетной документ
o ации;
o модули решения пользовательских задач.
Структура программного обеспечения АРМ «Орион ПРО» представлена на рис.10
Рассмотрим назначение компонент ПО «Орион Про».
1) Модули связи и взаимодействия:
· Центральный сервер «Орион ПРО». Программный модуль, устанавливаемый на ПК, на котором физически находится база данных АРМ «Орион ПРО». Центральный сервер является связующим звеном между модулями системы и используемой системой управления базами данных (СУБД). Для работы системе необходим один модуль «Центральный сервер Орион ПРО».

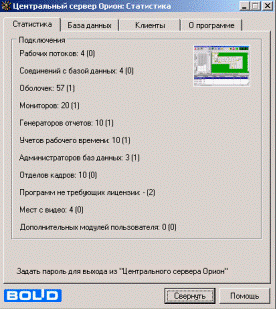

Рис. 6. Внешний вид программного модуля «Центральный сервер «Орион Про».
· Оболочка системы. Оболочка системы – служебный модуль, организующий взаимодействие между всеми сетевыми клиентами АРМ «Орион ПРО». Оболочка системы должна быть установлена на каждом рабочем месте.
Рис. 7. Интерфейс модуля «Оболочка системы»
2) Модули мониторинга ИСО «Орион»
· Ядро опроса. Модуль предназначен для непосредственной работы с устройствами ИСО «Орион». Ядро ведет опрос приборов, вычитывает события из интерфейса, посылает команды ОПС и СКД составляющим системы. Благодаря протоколу «Орион ПРО» может вести опрос одновременно по четырем COM портам ПК, к каждому из которых могут быть подключено до 127 пультов «С2000» или «С2000М». Каждый пульт при этом сможет управлять 127 устройствами системы. Для работы системе необходим, по крайней мере, один модуль Ядро.

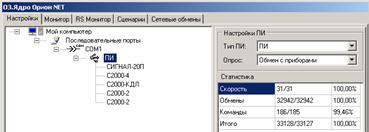

Рис. 8. Внешний вид программного модуля мониторинга «Ядро опроса»: страница Настройки – объект преобразователь интерфейсов С2000.
· Монитор «Орион ПРО». Рабочее место дежурного оператора. Отображает графические планы помещения объекта, протокол событий. С графических планов позволяет управлять ОПС и СКД составляющими системы, камерами интегрированных систем видеонаблюдения. Рабочее место, на котором установлены программные модули «Ядро опроса» и «Монитор», называется Оперативная задача «Орион ПРО».
Рис. 9. Внешний вид программного модуля «Монитор».

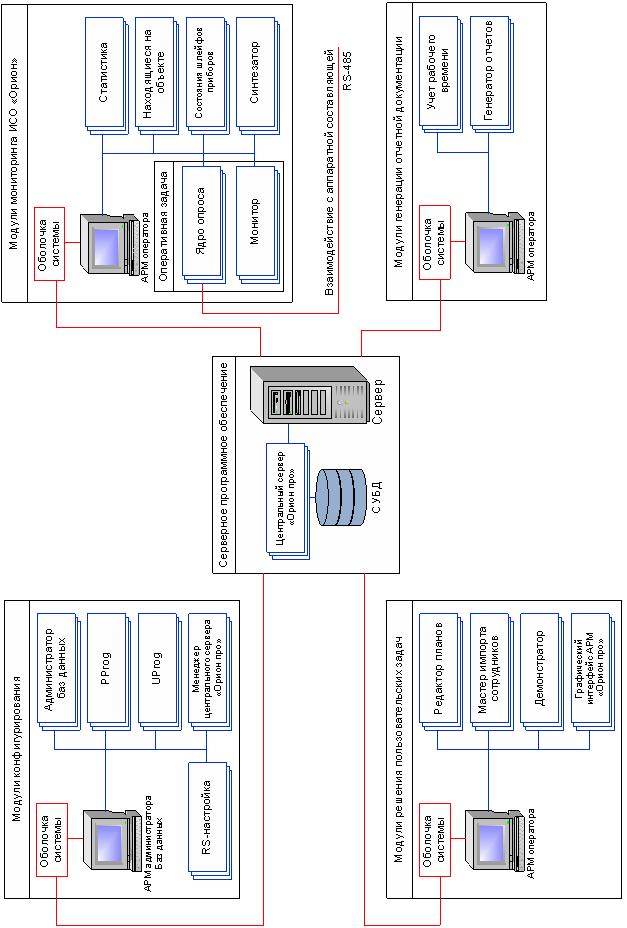

Рис. 10. Структура программного обеспечения ИСО «Орион».
· Статистика. Модуль, предназначенный для отображения статистики показаний адресно-аналоговых дымовых и адресно-аналоговых тепловых датчиков, собираемой Ядром системы.

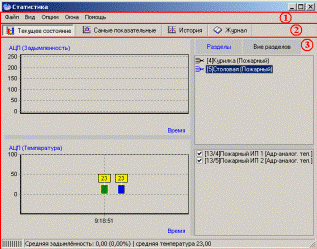

Рис. 11. Внешний вид программного модуля «Статистика».
· Находящиеся на объекте. Модуль, предназначенный для определения местонахождения сотрудников по зонам доступа при запуске Монитора, либо обновлении Базы данных запущенного Монитора.
Рис. 12. Внешний вид программного модуля «Находящиеся на объекте».
· Синтезатор. Модуль, предназначенный для речевого оповещения о тревожных событиях системы.
Рис. 13. Внешний вид программного модуля «Синтезатор».
· Состояние шлейфов приборов. Модуль, предназначенный для отображения текущего состояния и текущего сопротивления шлейфов подключенных приборов.
Рис. 14. Внешний вид программного модуля «Состояние шлейфов сигнализации».
· Администратор базы данных. Модуль, при помощи которого производится настройка системы и контроллеров. В АБД определяются логические составляющие системы: разделы, точки и зоны доступа. Настраиваются автоматические реакции системы на любые события. При помощи Ядер опроса АБД может прописывать в приборы конфигурационные параметры. Для работы системе необходим, по крайней мере, один модуль АБД. Менеджер центрального сервера «Орион ПРО». Служебный модуль, позволяющий настраивать Центральный сервер «Орион», создавать новые БД, проводить проверки, модернизацию и лечение существующих баз данных.

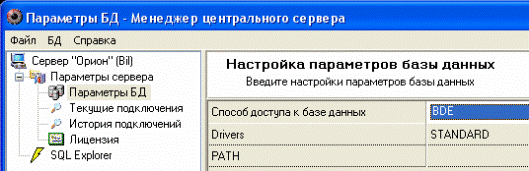

Рис. 15. Внешний вид программного модуля «Менеджер центрального сервера».
·

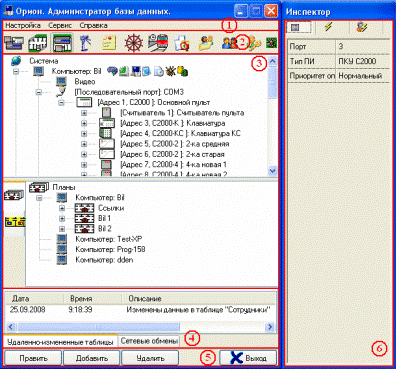

Рис. 16. Внешний вид программного модуля «Администратор базы данных».
· Программа PProg. Программа предназначена для конфигурирования Базы данных пульта С2000 (С2000М).
Рис. 17. Внешний вид программы PProg.
· Программа UProg. Программа предназначена для конфигурирования и изменения сетевых адресов приборов.
Рис. 18. Внешний вид программы UProg.
· RS-настройка. Модуль, предназначенный для изменеия настроек интерфейса RS-232.
Рис. 19. Внешний вид программного модуля «RS-настройка».
4) Модули генерации отчетной документации
· Генератор отчетов. Модуль, предназначенный для создания отчетов по событиям и тревогам системы за определенный промежуток времени. Позволяет гибко настраивать отчеты, благодаря большому количеству фильтров и шаблонов. Экспорт отчетов производится в текстовые файлы, HTML формы, электронный таблицы MS Excel.

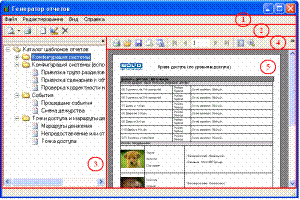

Рис. 20. Внешний вид программного модуля «Генератор отчетов».
· Учет рабочего времени. Модуль, предназначенный для расчета времени пребывания сотрудников и посетителей на объекте. Позволяет рассчитывать опоздания, ранние приходы и поздние уходы с работы, учитывать причины отсутствия, организовать запрет перехода через сутки.

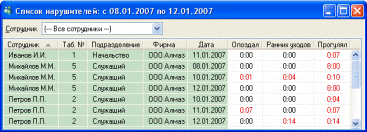

Рис. 21. Внешний вид программного модуля «Учет рабочего времени».
5) Модули решения пользовательских задач
· Редактор планов. Модуль, предназначенный для создания и редактирования графических файлов с изображением планов помещений.

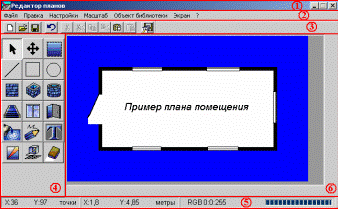

Рис. 22. Внешний вид программного модуля «Редактор планов».
· Мастер импорта сотрудников. Модуль, предназначенный для импорта списка сотрудников в Базу данных из файлов формата CSV (Comma Separeted Values (рус. Значения, разделенные запятой).
· Графический интерфейс АРМ «Орион Про». Модуль, предназначенный для изменения цветов отображения и внешнего вида элементов графического интерфейса Монитора АРМ «Орион Про».
· Демонстратор. Модуль, предназначенный для эмуляции приборов для демонстрации работы АРМ «Орион Про» (в протоколе «Орион»).
Рис. 23. Внешний вид программного модуля «Статистика».
В зависимости от назначения, значимости, пространственной протяженности, топологии, дислокации на местности и особенностей защищаемого объекта, а также после определения приемлемого перечня нейтрализуемых потенциальных угроз, определяют состав, построение, иерархию, алгоритмы и приоритеты взаимодействия составляющих ИСБ.
