Виды и состав изделий

Лекция 11. Виды изделий. Виды и комплектность конструкторских документов. Стадии разработки конструкторской документации. Литеры документов.

Тема 7. Стадии проектирования

Объем производства, для изготовления которого выполняют конструкторскую документацию, определяется по ГОСТ 2.101-68 «ЕСКД». Виды изделий термином «изделие».

Изделие – предмет или совокупность предметов, производства, подлежащих, изготовлению на предприятия. В зависимости от назначения различают изделия основного и вспомогательного производства. Изделие, предназначенное для поставки предприятием-изготовителем заказчику (потребителю), относят к изделиям основного производства; изделие, предназначенное для обеспечения собственных нужд предприятия-изготовителя, относят к изделиям вспомогательного производства.

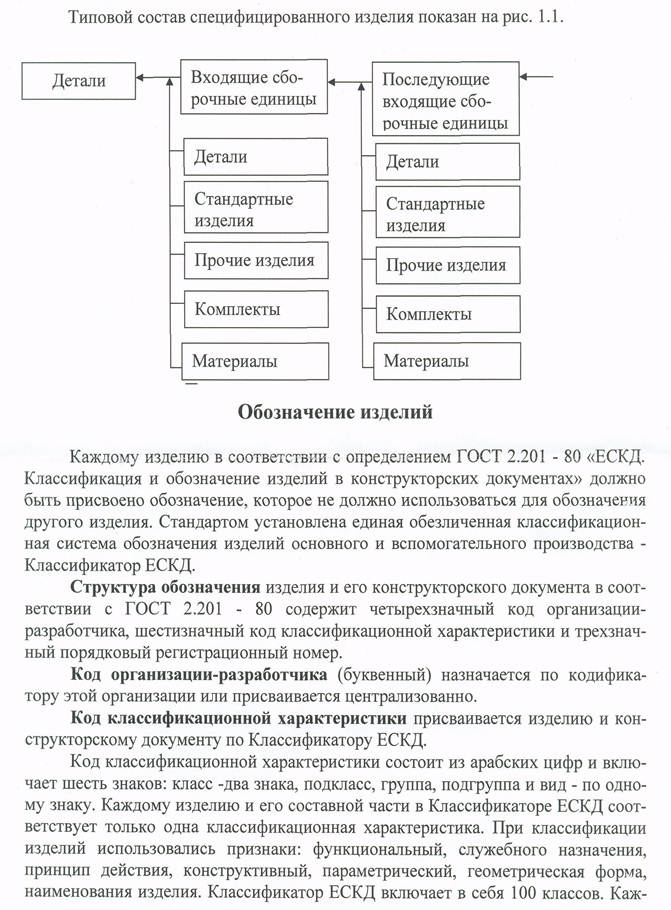

Структура изделия по виду входящих в него частей показана на рис 1.1

ДЕТАЛИ

СБОРОЧНЫЕ КОМПЛЕКСЫ КОМПЛЕКСЫ

ЕДЕНИЦЫ

ИЗДЕЛИЕ

СБОРОЧНЫЕ КОМПЛЕКСЫ СБОРОЧНЫЕ

ЕДЕНИЦЫ ЕДЕНИЦЫ

ДЕТАЛИ СБОРОЧНЫЕ ДЕТАЛИ

ЕДЕНИЦЫ

КОМПЛЕКСЫ ДЕТАЛИ КОМПЛЕКСЫ

Виды изделий – детали, сборочные единицы, комплексы и комплекты.

Деталь – изделие, изготовленное из однородного материала без применения сборочных операций (болт; литой конус; вал; печатная плата; эти же изделия, с нанесенными на них защитными или декоративными покрытиями или подвергнутые физико-химической обработке)

Сборочная единица - изделие, составные части которого соединены на предприятии-изготовителе сборочными операциями - сваркой, свинчиванием, клепкой, опрессовкой и т.п. (например, редуктор, станок, электродвигатель, мик­ромодуль).

Комплекс - два (или более) специфицированных изделия, не соединенных на. предприятии-изготовителе сборочными операциями и предназначенных для выполнения взаимосвязанных эксплуатационных функций (например, сборочный конвейер, автоматическая телефонная станция, орбитальный комплекс). В состав комплекса могут входить изделия, выполняющие основные функции, а также де­тали, сборочные единицы и комплекты, предназначенные для выполнения вспо­могательных функций (например, для монтажа и технического обслуживания комплекса).

Комплект -два (или более) изделия, не соединенных на. предприятии-изготовителе сборочными операциями и представляющих собой набор изделий вспомогательного назначения (комплекты запасных частей, инструментов, изме­рительных средств, упаковочной тары и т.п.).

Изделия в зависимости от наличия в них составных частей разделяют на специфицированные и неспецифицированные, а по частоте использования в кон­струкциях - на унифицированные, стандартизированные и оригинальные.

Специфицированное изделие - изделие (сборочная единица, комплекс, ком­плект), состоящее из двух (или более) составных частей. Перечень составных час­тей заносят в установленном порядке в спецификацию.

Неспецифицированное изделие - изделие (деталь), не имеющее составных частей.

Стандартизированное изделие - изделие, примененное по государственно­му, республиканскому или отраслевому стандарту, полностью и однозначно оп­ределяющему его конструкцию, показатели качества, методы контроля, правила приемки и поставки.

Унифицированное изделие - изделие, применимое в конструкциях несколь­ких однотипных или разнородных изделий.

Оригинальное изделие - изделие, применимое в конструкции только одного изделия.

Различают также:

изделия однотипного исполнения, обладающие общими конструктивными признаками, но не взаимозаменяемые с другими изделиями;

изделия основного и неосновного исполнения (ГОСТ 2.101-68).

дый класс делится на 10 подклассов, каждый подкласс - на 10 групп, каждая группа - на 10 подгрупп, каждая подгруппа - на 10 видов.

При формировании изделий в классы, использовался основной признак -функциональный, например «Класс 30. Сборочные единицы общемаши­ностроительные» -для всех отраслей промышленности.

В качестве основания деления класса на подклассы использованы признаки: функциональный (устройства, передающие движение), принцип действия (уст­ройства гидравлические, пневматические), и наименование (трубопроводы и их элементы). Например, «Класс 30. Подклассы». О - Документы (нормы правила, требования, методы); 1 - Устройства корпусные, опорные, несущие, крепления; 2 - Трубопроводы (системы трубопроводов) и их элементы; 3 - Устройства, пере­дающие движение; 4 - Устройства направляющие, ограничивающие, преобра­зующие движение; 5 - Устройства защитные, закрывающие, облицовочные, уплотнительные, пояснительные. Комплекты; 6 -Устройства гидравлические, пнев­матические, смазочные; 7 - Сосуды, кроме сосудов под избыточным давлением; 8,9- Резервные.

При делении на группы и подгруппы использовались признаки: функ­циональный (устройства опорные, направляющие, преобразующие движение), конструктивный (устройства шарнирные, кривошипно-шатунные, кулисные), принцип действия (приводы механические), параметрический (трубопроводы с Ву св. 25 до 50 мм), геометрическая форма (сосуды сферические) и наименование (корпус, рама, шланги).

На уровне видов использованы признаки: конструктивный (кассеты разбор­ные, трубопроводы с элементами разъема фланцевыми), параметрический (редук­торы цилиндрические, одноступенчатые с А св. 63 до 315 мм), геометрическая форма (фланцы круглые, листы прямоугольные) и наименование (кулачки, плиты, станины).

Порядковый номер присваивается изделию по классификационной ха­рактеристике от 001 до 999 в пределах кода организации-разработчика или кода, выделенного централизованно.

Шифр (код) документа вводится в обозначение неосновных конструк­торских документов и не должен содержать более четырех знаков, включая номер части документа.

Полное описание детали «Вал шлицевой» по Классификатору ЕСКД имеет вид АБВГ.715423.007,

Где АБВГ - код организации-разработчика;

715423 - код классификационной характеристики. Класс 71 -детали -тела вращения; подкласс 5 - с Ь св. 2В с наружной цилиндрической поверхностью без закрытых уступов; группа 4 - ступенчатой двусторонней, без наружной резьбы; подгруппа 2-е пазами и (или) шлицами на наружной поверхности; вид 3 - без от­верстий вне оси детали;

007 - порядковый регистрационный номер.

Обозначение изделия при групповом и базовом исполнении состоит из базового обозначения и порядкового номера исполнения. Базовое обозначение является общим для всех исполнений, если они оформлены одним групповым или базовым документом. Порядковый номер исполнения от 01 до 98 присваивается в дополнение к базовому и отделяется от последней цифры базового обозначения знаком «дефис», т.е. первое исполнение имеет обозначение АБВГ.Х...Х, второе-АБВГ.Х...Х-1, третье-АБВГ.Х...Х-2ит.д.

Стандартным и прочим покупным изделиями, а также материалам обо­значения не присваивают.
