УСТРОЙСТВА ПЛАВНОГО ПУСКА ЭЛЕКТРОДВИГАТЕЛЕЙ

Эффективное использование устройств плавного пуска (УПП) возможно только при условии корректного выбора типономинала. Ключевыми критериями выбора обычно являются тип нагрузки двигателя, частота пусков, а также паспортные данные.

Пусковые характеристики устройств могут значительно отличаться друг от друга, причём их величины зависят от спектра решаемых задач. Именно поэтому при выборе устройства плавного пуска асинхронных двигателей так важно учитывать область его будущего применения.

Характеристики пуска условно можно разделить на три категории.

- Нормальный режим ограничивается величиной пусковых токов на уровне 3,5 х I ном, при времени пуска от 10 до 20 секунд.

- Тяжёлый режим характеризуется нагрузками с несколько большим моментом инерции. Пусковые токи ограничены пределом 4,5 х I ном, а время разгона — 30-ю секундами.

- Очень тяжелый режим подразумевает наличие очень высоких моментов инерции. Пусковые токи доходят до уровня 5,5 х I ном, а время разгона может значительно превышать 30 секунд.

Рассмотрим основные категории устройств плавного пуска.

Схема работы УПП может быть одной из четырёх типов:

1. Регуляторы пускового момента контролируют лишь одну фазу трехфазного асинхронного двигателя. Хотя такой тип управления и способен контролировать плавный пуск, он не обеспечивает снижения пусковых токов.

Фактически, при использовании регуляторов пускового момента, ток на обмотках двигателя приблизительно равен току, который получается при прямом пуске. В тоже время, такой ток протекает по обмоткам дольше, чем в случае прямого пуска, поэтому двигатель может перегреться.

Устройства такого типа не могут применяться для приводов, которым нужно снижение пусковых токов. Они не могут обеспечить пуск высокоинерционных механизмов (из-за опасности перегрева двигателя), а также частые запуски/остановки привода.

2. Регуляторы напряжения без сигнала обратной связи могут работать только по жестко заданной пользователем программе. Обратная связь от двигателя отсутствует, поэтому они не могут изменять частоту вращения двигателя, подстраивая её под меняющуюся нагрузку. В остальном они отвечают всем требованиям, которые предъявляются к мягким пускателям, и способны управлять всеми фазами двигателя. Это едва ли не самые популярные устройства плавного пуска.

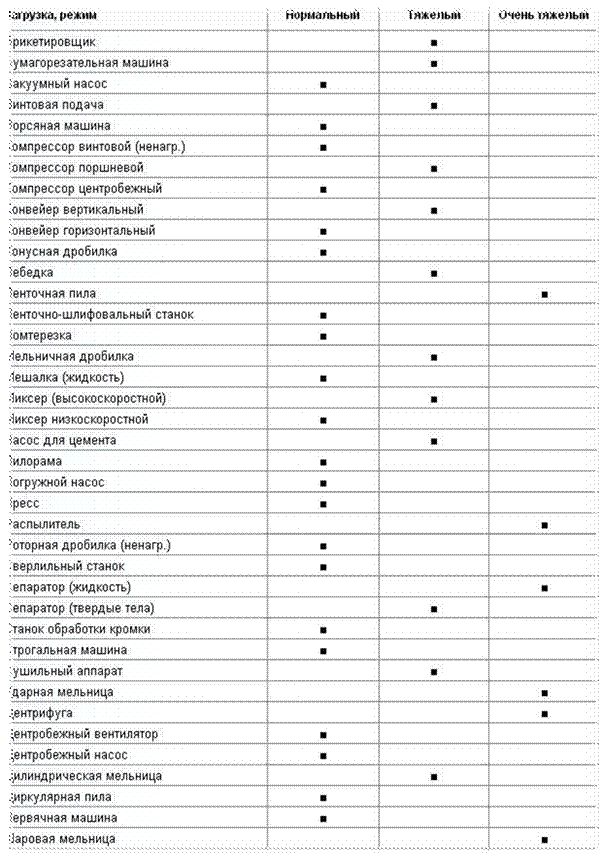

Таблица 1 Режим работы в зависимости от области применения

Схема запуска двигателя определяется путём предварительного задания стартового напряжения, а также времени, необходимого для пуска. Многие устройства такого типа могут обеспечивать также ограничение величины пускового тока — это достигается снижением напряжения при запуске. Разумеется, такие регуляторы способны управлять также замедлением работы механизма, выполняя плавный и продолжительный останов.

Двухфазные регуляторы могут снижать напряжение и в трёх фазах, однако ток получается несбалансированным.

3. Регуляторы напряжения с сигналом обратной связи — это модернизированные версии устройств, описанных выше. Они способны считывать текущую величину тока и регулировать напряжение таким образом, чтобы ток не выходил за заданные пользователем рамки. Также полученные данные используются для работы разнообразных защит (от дисбаланса фаз, перегрузки и т.п.).

Такое устройство плавного пуска асинхронных двигателей может быть сгруппировано с другими подобными устройствами в единую систему управления электродвигателями.

4. Регуляторы тока с сигналом обратной связи. Это самые современные устройства плавного пуска. Схема работы основана на регуляции силы тока, а не напряжения, как предыдущие модели. Это обеспечивает лучшую точность управления, более простое программирование и быструю настройку устройства — ведь большинство параметров тут определяется автоматически, без необходимости ручного ввода.
