Основные требования к низковольтным аппаратам защиты

Любой низковольтный выбираемый аппарат должен удовлетворять следующим основным требованиям [1]:

1. Надежно выполнять заданные функции. В пределах заданного ресурса аппарат должен безотказно, точно, стабильно и четко выполнять требуемые функции.

2. Обладать достаточной электродинамической и термической стойкостью. Аппарат должен выдерживать электродинамические и тепловые перегрузки при кратковременных допустимых критических режимах.

3. Аппарат должен иметь достаточный уровень электрической изоляции и выдерживать возможные перенапряжения в условиях ухудшения состояния изоляции по причине загрязнения и старения.

4. Выдерживать определенную коммутационную нагрузку, т.е. аппарат должен безотказно работать во всех нормальных, а также аварийных режимах в управляемых и защищаемых цепях. Контакты аппаратов должны быть способны отключать и включать токи всех режимов (нормальных и аварийных).

5. Аппарат должен иметь небольшую массу, малые габариты и низкую стоимость, быть надежным, удобным в эксплуатации, технологичным, иметь низкие эксплуатационные затраты.

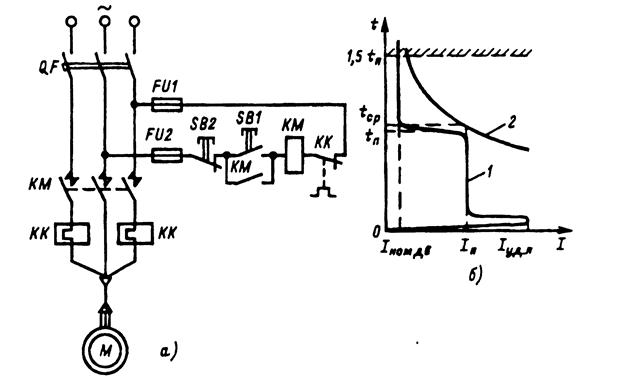

Схема прямого пуска и защиты асинхронного двигателя с короткозамкнутым ротором (а),

(б) - пусковая характеристика двигателя (1) и защитная характеристика теплового реле (2)

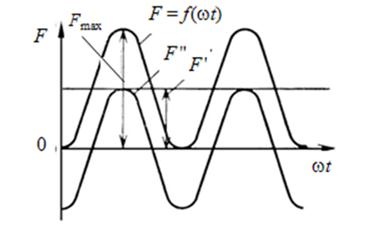

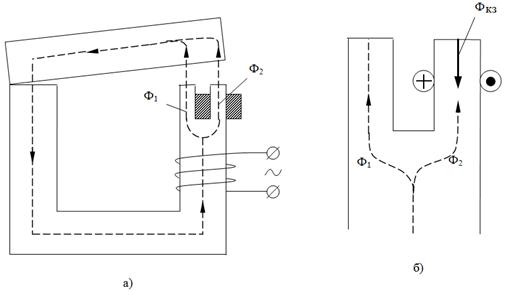

Электромагнитная сила на переменном токе

F_δ = .

Ф = Ф_max sin ωt.

F = F_max sin² ωt,

F_max = Ф²_max /(2μ₀S_δ).

F = 0,5F_max(1 – cos 2ωt) = F_ср – 0,5F_maxcos 2ωt. = F^'– F^' cos2ωt = F^'– F^".
