Мерная вилка и их применение в практике

Мерные вилки

Толщину (диаметр) растущих или сваленных деревьев изме­ряют лесной мерной вилкой; ею также можно измерять вы­соту растущих деревьев (рис. 3). Лесная мерная вилка - ос­новной инструмент, применяемый при таксационных работах.

Вилки состоят из мерной линейки с нанесенной на нее шкалой и двух параллельных брусков. Один из них не­подвижно под прямым углом соединен с концом линейки. Вто­рой брусок перемещается по линейке соответственно величине измеряемого диаметра ствола.

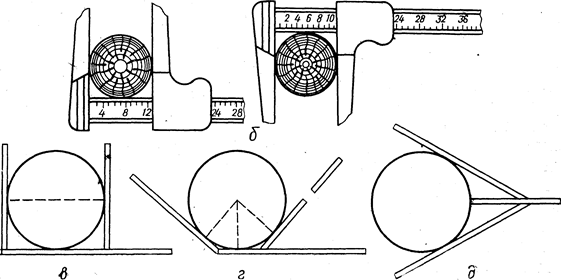

Рис. 3. Мерные вилки:

а - общий вид; б - измерение диаметра при различных положениях вилки; в. г, д - типы мерных вилок.

На широких сторонах линейки сде­ланы выемки глубиной 1 мм (рис. 3, а, б), в которых нанесены перпендикулярно ее длине деления: с одной стороны сантимет­ровые, где цифры даны через 4 см, с другой полусантиметро­вые - с цифрами через 2 см.

Первое целое деление отмечают там, где в действительности приходится только половина его. Например, при округлении диаметров до 4 см первое деление 4 см наносят на расстояния 2 см от начала линейки, деле­ние 8 - там, где должно быть число 6, деление 12 - на месте 10 и т. д. (см. рис. 3, а, б). Измеренный диаметр в этом случае отсчитывают по последнему делению, которое видно возле под­вижной ножки с внутренней ее стороны и является округлен­ным диаметром измеряемого дерева.
