Выключатели приемников электроэнергии серии АК50

Выключателисерии АК50 рассчитаны на переменный ток частотой 50 Гц, напряже-

нием 400 В и постоянный ток напряженим до 320 В.

Выключатели серии АК50-400 рассчитаны на переменный ток частотой 400 Гц и на

пряжением 400 В.Эти выключатели можно применять в цепах переменного тока частотой

50 Гц.

Выключатели выпускаются двух- и трехполюсные на номинальные токи от 0,6 до 50 А с с такими максимальними расцепителями:

1. электромагнитными, обеспечивающими защиту от токов к.з.;

2. электромагнитными с гидравлическим замедлителем, обеспечивающими защи

ту от токов к.з. и перегрузки (т.е. с комбинированной защитой)

Кроме того, АВ типа АК50 могут выпускаться без расцепителей, в качестве неавто

матических выключателей.

Рассмотрим устройство комбинированного расцепителя (рис. 4.26).

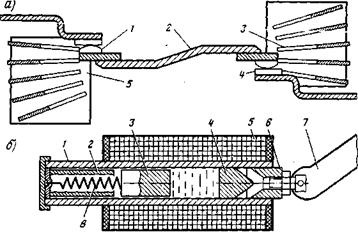

Рис. 4.26. Контактное устройство (а) и максимальный разделитель (б) автоматиче-

ского выключателя серии АК50

Максимальный расцепитель с гидрозамедлителем (рис. 4.26, б) состоит из немаг

нитной трубки 1, на которой находится катушка 5.

Катушка включена последовательно с контактами АВ, и через нее протекает комму

тируемый ток.

Трубка заполнена кремнийорганической жидкостью (масло с добавкой кремния).

В неподвижной втулке 2 закреплена пружина 8, соединенная с плунжером 3. Сер-

дечник 4 расцепителя закреплен в трубке неподвижно, а якорь 6 при достаточ­ном усилии может быть притянутым к сердечнику 4, и тогда коромыс­ло 7 будет воздействовать на ме-

ханизм отключения АВ.

При неболь­ших токах перегрузки якорь 6 может притянуться к сердечнику 4 толь-

ко после того, как плунжер, растягивая пружину, подойдет к сердечнику и обеспечит необ

ходимую индукцию.

При больших токах перегрузки якорь 6 притягивается к сердечнику 4 еще до полно

го приближения плунжера 3, а при КЗ якорь притягивается к сердечнику без участия плун

жера 3.

При токе 1,35 I расцепитель срабатывает в течение 30 мин, при токе 6 I - за 3…20 с, а при токе отсечки 10 I - за 0,04с.

Расцепители без замедлителя, обычно настраиваемые на токи (5…10) I, срабаты

вают мгновенно.

Контактное устройство всех АВ типа АК50 рассчитано на токи 50 А, но в АВ могут устанавливаться расцепители на разные токи (от 0,6 до 50 А).

Автоматические выключатели типов АЗЗ0 и АК50 удобны в эксплуатации, их кон

такты не требуют зачистки.

После отключения АВ максимальным расцепителем рукоятку нужно перевести в крайнее нижнее положение (происходит зацепление механизма АВ) и затем переводом рукоятки вверх включить АВ.

Если АВ отключит работаю­щий приемник, то разрешается его включить повторно. После второго отключения следует выяснить причину срабатывания защиты.
