Устройство и принцип действия предохранителей

Основные сведения

Предохранители

Плавкие предохранители применяют для защиты электрических цепей и элементов электроустановок от токов короткого замыкания или токов перегрузок.

Плавким предохранителем называют электрический апарат, предназначенный для

размыкания электрической цепи путем расплавления металлической вставки.

Плавкая вставка включается последовательно в контролируемую цепь и при дости-

жении током определенного значения плавкая вставка плавится и разрывает цепь.

Наиболее распостраненные материалы для плавких вставок - цинка и (реже) сереб

ро.

В большинстве случаев предохранители применяют для защиты от токов короткого

замыкания неответственных цепей. К таким цепям относятся сети освещения, нагреватель

ные и осветительные приборы, а также, в соответствии с Правилами Регистра, электродви

гатели мощностью менее 0,5 кВт.

Предохранители крайне нежелательно применять для защиты от токов короткого

замыкания 3-фазных асинхронных двигателей. Это объясняется тем, что при коротком замыкании в обмотке статора может сгореть только один предохранитель, а двигатель продолжит работу на двух фазах.

При этом скорость двигателя уменьшится, а ток обмотки статора увеличится, двига

тель может сгореть.

Любой предохранитель состоит из корпуса и патрона. Внутри патрона находится плавкая вставка.

При этом в один и тот же корпус можно поместить от 3 до 6 патронов на разные то-

ки.

На судах применяются предохранители типов ПР, ПДС (ПД), ПН и ПК.

Трубчатые предохранители типа ПР-2 (рис. 4.27) выпускаются на номинальные

токи от 15 до 1000 А двух габаритов: с коротким патроном для напряжений до 220 В по

стоянного тока и с длинным патроном для напряжений до 500 В. При переменном токе 380 В могут применяться предохранители обоих габаритов.

В этом случае первые будут обеспечивать пониженню, а вторые – повышенную раз

рывную способность.

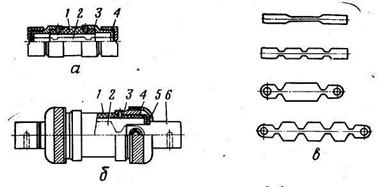

Рис. 4.27. Трубчатые предохранители типа ПР-2:

а – патрон на номинальные токи 15...60 А: 1 – фибровая трубка; 2 – плавкая вставка; 3 – латунная втулка; 4 – латунный колпачок

б – патрон на номинальные токи 100...160 А: 1 – фибровая трубка; 2 – плавкая вставка; 3 – латунная втулка; 4 – латунный колпачок; 5 – подкладная шайба; 6 – медные ножи

в – формы плавких вставок

Патроны предохранителей изготовляются из фибровой трубки 1, к концам которой крепятся латунные втулки – наконечники 3. На наконечники на резьбе навинчиваются латунные колпачки 4.

В предохранителях до 60 А (рис. 4.27, а) колпачки служат цилиндрическими кон-

тактами и одновременно обеспечивают зажатие отогнутых концов плавкой вставки 2.

Предохранители на токи более 60 А (рис. 4.27, б) имеют медные контактные ножи 6. К ним с помощью болта и гайки крепятся концы плавкой вставки. Чтобы исключить проворачивание ножей, предусмотрена подкладная шайба 5 с пазами.

Плавкая вставка вставка представляет собой цинковую пластинку, суженную в од-

ном или нескольких местах (рис. 4.27, в). Такая конструкція обеспечивает перегорание вставки при коротких замыканиях в суженных местах, т.е. деление дуги на части, что спо-

собствует гашению дуги. Кроме того, электрическая дуга нагревает фибру, вызывая ин-

тенсивное выделение газов из ее поверхности. Давление внутри патрона повышается, и дуга быстро гаснет.

Пробочные предохранители типа ПДС на токи от 6 до 350 А и ПД на ток 600 А при

меняют в цепах постоянного тока напряженим до 350 В и переменного тока частотой 50 Гц до 380 В.

Предохранители типа ПДС имеют корпуса из стеатита (стеатит – спрессованный тальк), типа ПД – из фарфора.

Рис. 4.28. Предохранители типа ПД и ПДС:

1- застекленное отверстие; 2 – головка; 3 – контрольный глазок; 4, 10 – контакт-

ные колпачки; 5 – патрон; 6 – пружинное кольцо; 7 – плавкая вставка; 8 – засыпка;

9 – контактная гильза, 11 – контактная шайба; 12 – гетинаксовая шайба; 13 – основание;

14 – внешний контакт

Предохранитель состоит из контактной гильзы 9 с фарфоровым или стеатитовым основаним 13 и патрона 5 с плавкой вставкой. Патрон закрепляется головкой 2, навинива-

емой на контактную гильзу 9. Контактная гильза изолируется от токоведущей шины гетинаксовой шайбой 12. Наружное кольцо 6 предотвращает самоотвинчивание головки.

Патрон с плавкой вставкой представляет собой полый фарфоровый цилиндр, на торцах котрого укреплены контактные колпачки 4, 10. Между колпачками расположена плавкая вставка из одной или нескольких проволочек и контрольная константановая проволочка, связанная с контрольным алюминиевым глазком 3.

Полость цилиндра заполнена кварцевым песком с добавленим мраморной крошки, мела и талька. При коротких замыканиях в цепи контрольная проволочка перегорает с плавкой встакой и контрлльный глазок выбрасывается расположенной под ним пружиной.

Исправность плавкой встаки контролируется по положению глазка через застеклен-

ное отверстие 1.

Электрическая дуга, содержащая пары метала, под действием повышенного давле-

ния перемещается в засыпку 8, дробится, охлаждается и гаснет. Давление повышается за

сет выделения из засыпки при высокой температуре водяных паров и углекислого газа.

Рис. 4.29. Предохранитель типа ПК

Трубчатые предохранители типа ПК рассчитаны на переменный и постоянный ток

напряженим до 250 В (длина предохранителей L = 30 мм) и до 600 В (L = 45 мм).

Устройство предохранителя приведено на рис. 3.
