Основные понятия. 1.1. Понятие „электрический привод”

1.1. Понятие „электрический привод”

В науке, технике и производстве в области электропривода применяют следую-

щие термины и определения понятий (ГОСТ 16593-79).

Электрическим приводом называется электромеханическая система, предназначен-

ная для приведения в движение исполнительных органов рабочей машины и управления этим движением.

В общем случае электропривод состоит из 4-х устройств (рис.8.1):

1. преобразовательное;

2. электродвигательное;

3. передаточное;

4. управляющее.

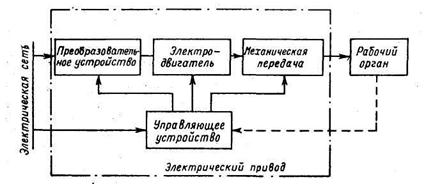

Рис. 8.1. Структурная схема электропривода

Преобразовательное устройство предназначено для преобразования рода тока, напряжения и частоты тока питающей сети и передачи преобразованных параметров в

электрическую часть электропривода. Поэтому оно включается между питающей сетью и электрической частью электропривода.

В качестве преобразовательных устройств используются:

1. для преобразования рода тока – выпрямители, преобразующие переменный ток в постоянный;

2. для преобразования напряжения – трансформаторы, преобразующие перемен-

ное напряжение одного значения в переменное напряжение другого значения той же часто

ты;

3. для преобразования частоты тока – преобразователи частоты, преобразующие переменный ток одной частоты в переменный ток другой, регулируемой частоты.

Рассмотрим поочередно преобразовательные устройства.
