Командоаппараты
Открытые, не имеющие защитного корпуса и встраиваемые внутрь распределительных щитов, магнитных станций и т.п.;
2. брызгозащищенные, имеющие легкий корпус, защищающий от попадания
брызг;
3. водозащищенные, находящиеся внутри корпуса, защищающего от проникнове-
ния воды при помощи резиновых прокладок;
4. герметичные, предназначенные для работы под водой при определенном давле-
нии.
6. По способу управления различают электрическую аппаратуру:
1. ручного управления (кнопочные посты управления, контроллеры, командокон
троллеры и др.);
2. автоматического управления (автоматические пускатели, станции управления и
др.).
7.По режиму работы различают электрическую аппаратуру продолжительного
(S1), кратковременного (S2) и повторно-кратковременного (S3) режима работы. В ре-
жиме S1 работают электроприводы вентиляторов и некоторых насосов, в режиме S2 – якорно-швартовные устройства, шлюпочные и траповые лебедки, в режиме S3 - грузовые лебедки и краны. Всего же режимов работы – 8 (S1…S8),4 – повторно-кратковременный, включая пуск; S5 – повторно-кратковременный, включая электрическое торможение; S6 – продолжительный при переменной нагрузке; S7 – продолжительный, включая электриче-
|
|
|
ское торможение, S8 – режим работы при периодическом изменении частоты вращения и нагрузки). Однако судовые электроприводы работают, в основном, в режимах S1, S2 и S3.
8. По наличию перемещающихся (подвижных) контактов электрические аппа
раты делятся на 2 группы(ГОСТ 17703 – 72):
1. контактные;
2. бесконтактные.
В контактных аппаратах переключение электрической цепи происходит путем
перемещения контактных деталей аппарата относительно друг друга, а в бесконтактных –
без такого перемещения деталей аппарата. В качестве контактных деталей применяются подвижные и неподвижные медные контакты, бесконтактных – полупроводниковые приборы – транзисторы и тиристоры.
2.1. Основные сведения
Командоаппаратами называют устройства, предназначенные для переключения
цепей управления электроприводами под воздействием оператора или механизма.
К командоаппаратам относятся:
1. кнопочные посты управления;
2. командоконтроллеры;
3. универсальные переключатели;
4. путевые и конечные выключатели.
Кнопочный пост управления – это электротехническое устройство, состоящее из
одной и более кнопок управления. Кнопочные посты управления тельферов – передвиж-
ных тележек для перемещения поршней главного двигателя, имеют 9 кнопок управления.
Кнопка управления (кнопочный элемент) – это коммутационный аппарат с ручным приводом.
|
|
|
Различают 2 типа кнопок:
1. кнопки с самовозвратом;
2. кнопки с самоудержанием.
В кнопках с самовозвратом имеется возвратная пружина, возвращающая контакт
кнопки в исходное состояние после прекращения нажатия кнопки (рис. 9.24, а).

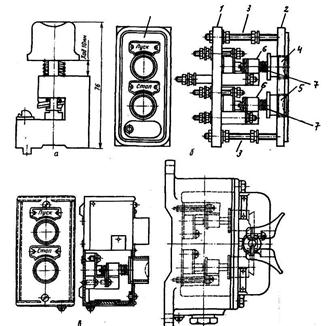

Рис. 9.24. Конструктивные формы кнопочных постов: а - кнопочный элемент; б – открыто утопленный пост; в – защищенный кнопочный пост; 4 – водозащищенный
кнопочный пост; 1 – основание; 2 – лицевая панель; 3 – шпильки стяжные; 4 –
кнопка «Пуск»; 5 – кнопка «Стоп»; 6 – толкатели; 7 – возвратные пружины
Кнопочный пост с двумя кнопками «Пуск» и «Стоп» (рис. 9.24,б) состоит из па-
раллельно расположенных основания 1 и лицевой панели 2, жестко соединенных при по-
мощи шпилек 3. На основании закреплены кнопочные элементы 4 - «Пуск» и 5 – «Стоп». Каждый элемент включает в себя пару контактов - подвижный и неподвижный, толкатель 6 (шток), возвратную пружину 7 и собственно кнопку.
Если кнопка не нажата, то пара контактов кнопки «Пуск» разомкнута, а кнопки «Стоп» замкнута. При нажатии кнопки «Пуск» подвижный контакт перемещается и замы-
кается с неподвижным, в этом месте образуется цепь тока. При нажатии кнопки «Стоп» подвижный и неподвижный контакты размыкаются, в этом месте образуется разрыв цепи.
Если кнопку (любую) отпустить, подвижные контакты под действием пружины возвращаются в исходное состояние.
Таким образом, кнопка «Пуск» имеет замыкающий контакт, а кнопка «Стоп» - раз-
мыкающий.

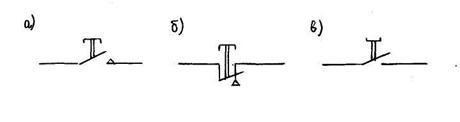

Условное обозначение кнопок показано на рис. 9.25. Наличие самовозврата обозна
чается при помощи небольшого треугольника, обращенного вершиной верх.
Рис. 9.23. Кнопки нажимные «Пуск» - а, «Стоп» - б и вытяжная - в
На рис. 9.25, а, б, в, верхняя часть изображения кнопок в виде буквы «П» обозна-
чает направление движения подвижной части кнопок. Таким образом, кнопки «Пуск» и «Стоп» надо нажимать в направлении сверху вниз, а вытяжную – вытягивать за её голов-
ку (при вытягивании ее контакт замыкается).
