При изображении контактов применяют следующие правила:
- подвижные контакты изображается в виде отрезка прямой, наклоненной под углом
30º к горизонтали (вертикали);
- неподвижные контакты изображаются в виде отрезка прямой, составляющей про-
должение изображения провода, либо в виде двух отрезков прямых, расположенных под углом 90º;
- на схемах контакты изображаются в положении, принятом за начальное, при кото-
ром схема обесточена;
- допускается выполнение контактов в зеркальном изображении.
Ниже изображены основные типы контактов контакторов:
1. замыкающий (рис. 9.37, а);
2. размыкающий (рис. 9.37, б);
3. переключающий (рис.9.37, в).
Каждый тип контакта может иметь два изображения, в зависимости от того, как
расположены на схеме провода, подходящие к неподвижным контактам. Например, на рис. 9.37, а изображен один и тот же тип контакта – «замыкающий», на левой части этого рисунка провода, подходящие к неподвижным контактам 2 и 3, расположены горизонталь
но, а на правой – вертикально.

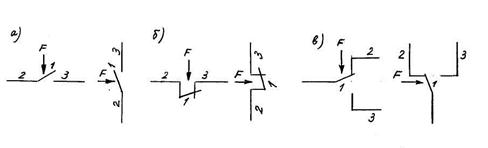

Рис. 9.37. Контакты: замыкающий (а), размыкающий (б) и переключающий (в);
1 – подвижный контакт; 2,3 – неподвижные контакты; F – сила, действующая на подвижный контакт при включении контактора
Название того или иного типа контакта зависит от того, какое положение займёт подвижный контакт после включения контактора.
Для этого применяют такое правило:
