Схемы защит по снижению напряжения


Минимальная защита

Вначале, как более простую, рассмотрим минимальную защиту, которая применяет

ся только в рулевых электропривода ( рис. 109, в ).

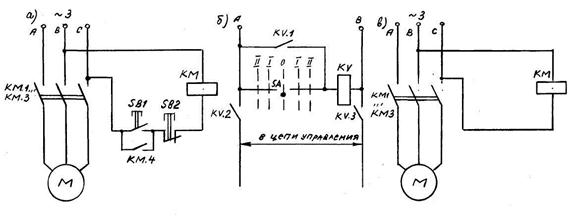

Рис. 109. Защиты по снижению напряжения: а, б – нулевая; в – минимальная.

Катушка контактора КМ питается от линейных проводов В и С. При номинальном напряжении сети контактор включен, через его главные контакты КМ1…КМ3 подается питание на обмотку статора двигателя М.

При снижении напряжения до недопустимого ( обычно до 60% номинального ) якорь контактора отпадает, контакты КМ1…КМ3 размыкаются, двигатель отключается от сети.

При восстановлении напряжения до номинального ток в катушке КМ становится номинальным, контактор включается, происходит повторный пуск двигателя.

Таким образом, данная схема обеспечивает автоматическое повторное включе-

ние электродвигателя после восстановления напряжения.
