Система аварийной подачи питательной воды в парогенераторы

Система аварийной подпитки высокого давления

Система аварийного впрыска бора высокого давления

Система предназначена для обеспечения подкритичности активной зоны в аварийных ситуациях, связанных с выделением положительной реактивности в активной зоне и сохранении при этом высокого давления в первом контуре (аварии, связанные с разрывом паропроводов второго контура).

Система состоит из трех независимых каналов, каждый канал системы, в случае возникновения аварийной ситуации, способен полностью обеспечить выполнение функций всей системы.

В состав системы входят:

- насосы подачи бора,

- обратные клапаны,

- электрифицированные задвижки на трубопроводах линий рециркуляции и слива организованных протечек, на напорном трубопроводе и всасе насоса.

В процессе нормального режима работы РУ система аварийного впрыска бора высокого давления эксплуатируется в режиме "ожидание".

Система предназначена для охлаждения активной зоны реактора и обеспечивает ее подкритичность при малых течах первого контура. В соответствии с проектом система должна обеспечить подачу в первый контур раствора борной кислоты расходом 130 м³/ч и начальной концентрацией 40 г/кг при давлении в первом контуре 8,85 МПа. Система состоит из трех независимых каналов. Каждый канал системы в случае возникновения аварийной ситуации способен полностью обеспечить выполнение функций всей системы.

В состав системы аварийной подпитки высокого давления входит:

- бак запаса концентрированного раствора борной кислоты;

- насос аварийной подпитки первого контура;

- сетчатый фильтр на всасе насоса;

- задвижки на всасывающем трубопроводе насоса, на напорном трубопроводе и линии циркуляции, на трубопроводе слива организованных протечек;

- обратные клапаны.

В процессе нормального режима работы РУ система аварийной подпитки первого контура эксплуатируется в режиме "ожидание".

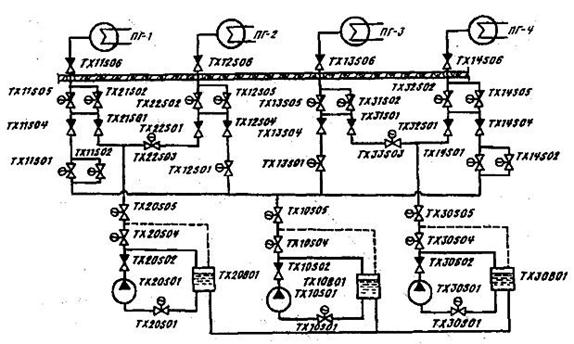

Предназначена для подачи питательной воды в парогенераторы в аварийных ситуациях. Эта система должна обеспечить:

- производительность насосов из условия подачи в парогенератор 150м /ч при давлении в нем 6,3 МПа;

- температуру подаваемой воды в диапазоне 20-40 °С;

- объем воды в баках запаса обессоленной воды из условий обеспечения расхолаживания блока через БРУ-А до давления в первом контуре 1,47 МПа.

Система состоит из трех независимых каналов. Каждый канал системы обеспечивает выполнение функций системы в полном объеме.

Два канала системы имеют технологическую схему, позволяющую каждому каналу обеспечить водой по

два ПГ. Третий канал системы может обеспечить подачу воды по всем четырем ПГ

При нормальном режиме работы ЭБ система эксплуатируется в режиме "ожидание". Каждый из трех аварийных питательных насосов системы подключен к своему баку запаса обессоленной воды.
