Основной модуль – модуль, принятый за основу для назначения других, производных от него модулей

Модуль – условная линейная единица измерения, применяемая для координации размеров зданий и сооружений, их элементов, строительных конструкций, изделий и элементов оборудования.

Общие сведенья о модульной координации размеров в строительстве

Лекция №3

План лекции:

1. Модули и пределы их применения.

2. Координационные и конструктивные размеры строительных элементов.

3. Привязка конструктивных элементов к координационным осям.

1. Модули и пределы их применения.

Модульная координация размеров в строительстве (МКРС) – взаимное соглашение размеров зданий и сооружений, а также размеров и расположения их элементов, строительных конструкций, изделий и элементов оборудования на основе применения модулей.

Для координации размеров принят основной модуль, равный 100 мм и обозначаемый буквой М.

Модульная координация размеров в строительстве (МКРС) должна осуществляться на базе модульной пространственной координационной системы и предусматривать предпочтительное применение прямоугольной модульной пространственной координационной системы рис.1.

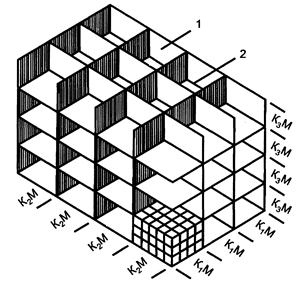

Рис. 1. Прямоугольная модульная пространственная координационная система.

К1, К2, К3 – коэффициенты кратности модулей в плане и по высоте здания;

1 – координационная плоскость; 2 – координационная линия.

При проектировании зданий, их элементов, строительных конструкций и изделий на основе модульной пространственной координационной системы применяют горизонтальные и вертикальные модульные сетки на соответствующих плоскостях этой системы рис. 2.

Рис. 2. Типы модульных сеток.

а – прямоугольная; б – центрическая.

МКРС устанавливает правила назначения следующих категорий размеров:

· основные координационные размеры: шаги (L₀, B₀) и высоты этажей (Н₀) зданий рис. 3;

· координационные размеры элементов: длина (l₀), ширина (b₀)_,высота (h₀), толщина, диаметр (d₀);

· конструктивные размеры элементов: длина (l), ширина (b), высота (h), толщина, диаметр (d).

Основные координационные размеры представлены на рис. 3.

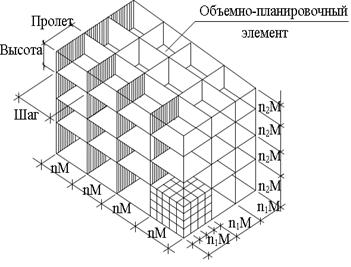

Рис. 3. Основные координационные размеры.

Для назначения координационных размеров объемно-планировочных и конструктивных элементов, строительных изделий, оборудования, а также для построения систематических рядов однородных координационных размеров должны применяться, наряду с основными, следующие производственные модули:

· укрупненные модули (мультимодули) 60М; 30М; 15М; 6М; 3М, соответственно равны 6000; 3000; 1500; 1200; 600; 300мм;

· дробные модули (субмодули) 1/2М; 1/5М; 1/10М; 1/20М; 1/50М; 1/100М, соответственно равны 50; 20; 10; 5; 2; 1 мм.

Укрупненные модули для размеров в плане каждого конкретного вида зданий, его планировочных и конструктивных элементов, проемов и т.д. должно составлять группу, выбранную из общего ряда таким образом, чтобы каждый относительно больший модуль был кратен всем меньшим, чем достигается совместимость членений модульных сеток.

2. Координационные и конструктивные размеры строительных элементов.

Координационные размеры конструктивных элементов l₀, b₀, h₀, d₀ принимают равными соответствующим размерам их координационных пространств и устанавливают в зависимости от основных координационных размеров здания L₀, B₀, Н₀.

Координационный размер – расстояние между координационными осями (L₀) рис. 4.

Координационный размер конструктивного элемента принимают равным основному координационному размеру здания, если расстояние между двумя координационными осями здания полностью заполняют этим элементом рис. 5а.

Координационный размер конструктивного элемента принимают равным части основного координационного размера здания, если несколько конструктивных элементов заполняют расстояние между двумя координационными осями здания рис. 5 б, в.

Координационный размер конструктивного элемента может быть больше основного координационного размера здания, если конструктивный элемент выходит за пределы основного координационного размера здания рис. 5 г.

Рис. 4. Категории размеров:

L₀ – координационный размер конструктивного элемента; L₁ – конструктивный размер конструктивного элемента.

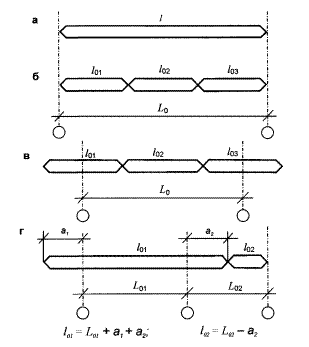

Рис. 5. Координационные размеры конструктивных элементов.

а – равны основному координационному размеру здания; б, в – равны части основного координационного размера здания; г – больше основного координационного размера здания.

Конструктивный размер – проектный размер элемента, отличается от координационного на величину нормативного зазора рис. 4.

L₁ = L₀ - q₁- q₂
