Столбики под лаги – вспомогательные элементы пола в виде отдельных опор из кирпича или бетона

Лаги – несущий элемент, передающий нагрузку на перекрытие или грунт.

Изоляционный слой – влаго-, тепло- или звукоизоляционный.

Стяжка – выравнивающий слой, образующий по утеплителю или специальной посыпке жесткое или равное основание для перекрытия.

Прослойка – промежуточный слой, связывающий покрытие с нижележащими элементами.

Покрытие – верхний слой, непосредственно подвергающийся эксплуатационным воздействиям. По материалу дают название пола – дощатый, паркетный, из линолеума и т.д.

При устройстве штучных полов дополнительно устраивают:

Бесшовные (асфальт, асфальтобетон, бетонно-цементных растворов, бетонной мозаики, синтетических паст.)

Асфальт и асфальтобетон (20-25) – один слой; (40-50) – два слоя.

Бетон, мозаичные.

Ксилитовые – из массы каустического магнезита, раствора хлористого магния и органических добавок в виде опилок и древесной муки.

Два слоя: первый пористый, а верхний – более плотный из добавок песка, каменной крошки и красителя.

Наливные синтетические – синтетические пасты в один и два слоя (2-4мм).

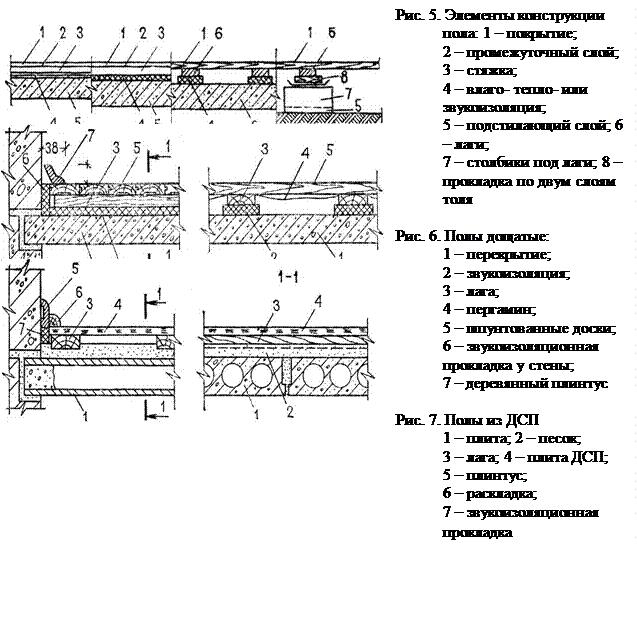

Элементы конструкции пола представлены на рис. 5.

4. Технико-экономические показатели полов

Перекрытия по удельному весу стоимости в общей стоимости жилого дома занимают почти такое же место, как и стены. Удельный вес стоимости перекрытий в кирпичном доме составляет 26%, в крупноблочном – 24, в крупнопанельном – 21%.

По удельному весу массы перекрытия находятся на втором месте после стен в общей массе здания и составляют 19 - 24%.

Поэтому применение рациональной конструкции может существенно повлиять на стоимость жилого дома.

Применение перекрытий высокой заводской готовности позволяет сократить продолжительность и уменьшить трудоемкость работ по их устройству. Затраты труда при использовании деталей большой площади с поверхностями, подготовленными под окраску, в 5-8 раз меньше, чем сборных железобетонных перекрытий меньших размеров. Это связано с тем, что при применении конструкций высокой заводской готовности нет надобности в последующей штукатурке всей плоскости потолка, нужно только обработать места стыков, а их немного.

Уменьшение массы перекрытия позволяет экономить затраты на возведение конструкции, особенно на транспортные расходы. Но уменьшение массы ведет к снижению звукоизоляционных свойств перекрытия. Повышение звукоизолирующей способности перекрытий при уменьшении массы достигается разделением перекрытия по высоте на отдельные слои. Однако, при слоистой конструкции перекрытия увеличивается его высота, а следовательно, и объем здания. А это приводит к увеличению стоимости здания: каждые 0,1 м высоты вызывают удорожание строительства дома на 1,2%.

Поэтому при проектировании уделяют большое внимание выбору оптимального решения конструкции перекрытия. Применяют различные комбинированные конструкции с эффективными звукоизоляционными слоями, воздушными прослойками, упругими прокладками и полами.

Эффективность покрытий полов той или иной конструкции определяют такими показателями как единовременные затраты, эксплуатационные свойства и технологичность устройства.

Наиболее дорогие полы из естественного камня, но они долговечны и красивы. Поэтому гранит и мрамор применяют только в парадных помещениях общественных зданий. в квартирах жилых домов самые дорогие полы – паркетные. Полы из паркетной рейки или полового бруса намного дешевле. Самые дешевые – линолеумные полы. Стоимость их настилки в 2-3 раза меньше, чем паркетных но и срок службы линолеумных полов значительно меньше, чем других.

Эксплуатационные качества покрытий полов складываются из гигиеничности и долговечности. Гигиенические качества при современном уровне развития бытовой техники уступают по важности требованиям долговечности.

Долговечность полов зависит от прочности, химической и биологической стойкости материала и от условий эксплуатации. Например, паркетные полы надо предохранять от поражения грибком. Для этого нужна хорошая вентиляция подполья. Кроме того, паркетные полы надо покрывать лаком или мастикой, но не мыть водой. Линолеум нельзя мыть горячими содосодержащими растворами, т.к. от этого линолеум становится хрупким.

С долговечностью полов связаны эксплуатационные затраты. Чем меньше долговечность, тем чаще требуется ремонт. Эксплуатационные расходы сокращаются, если межремонтный срок покрытия полов совпадает со сроками службы перекрытий в целом.

На экономические показатели устройства полов влияют трудоемкость устройства и возможность механизации работ, т.е. технологичность покрытия. С этой точки зрения наиболее эффективны линолеумные и монолитные полы.

Монолитные полы дешевы, т.к. имеют небольшую полимерность, а полы из пластбетонов, полимербетонов и полимерных пленок износоустойчивы и долговечны при правильной эксплуатации.

Литература

1. Архитектура: Учеб. для студентов сантехн. специальностей строит. вузов / Орловский Б.Я., Магай А.А., Бабаян Г.А., Сербинович П.П.; Под ред. Б.Я. Орловского.- 2-е изд., перераб. и доп.- М.: Высш. шк., 1984.- с. 99 – 102.

2. Архитектура гражданских и промышленных зданий. Учебник для вузов. В 5-ти т. Т. 3. Жилые здания. Под ред. Шевцова К.К. М.: Стройиздат, 1988.- с. 166 – 174.

3. Архитектура гражданских и промышленных зданий. В 5 т. Учебник для вузов. Т. 5. Промышленные здания / Л.Ф. Шубин.- 3-е изд., перераб. и доп.- М.: Стройиздат, 1986.- с. 211 – 217, 296 – 309.

4. Сербинович П.П. Архитектура гражданских и промышленных зданий. Гражданские здания массового строительства. Учеб. для строительных вызов. Изд. 2-е, испр. и доп. М.: Высшая школа, 1975. с. 150 – 169.

5. Орловский Б.Я., Орловский Я.Б. Архитектура гражданских и промышленных зданий. Промышленные здания: Учеб. для вузов по спец. «Пром. и гражд. стр-во». 4-е изд., перераб. и доп.- М.: Высш. шк., 1991.- с. 247 – 252, 262 - 267.

6. Понамарев В.А. Архитектурное конструирование / М.: Архитектура-С, 2008 – С.674-693.
