СТЕНЫ И перегородки

Лекция №7

План лекции:

1. Воздействия на стены.

2. Конструкции стен.

2.1 Каменные стены.

2.2 Стены из крупных блоков.

2.3 Стены из панелей.

3. Технико-экономические показатели стен.

1. Воздействия на стены.

1.1. Воздействия на наружные стены.

Р1, Р¢1 – собственный вес стены

Р2, Р¢2 – вертикальная нагрузка от перекрытия

Р3, М – вертикальная нагрузка и изгибающий момент от балки и плиты

W – давление ветра

R – солнечная радиация

А – атмосферные осадки

DТ, DW – разность температур и влажности воздуха

L1, L2 – внешний и внутренний шум

S1, S2, – сейсмические воздействия

Q – тепловой поток

E – потери пара.

Рис. 1. Воздействия на стены.

2.Конструкции стен.

Классификация стен. В зависимости от восприятия нагрузок стены зданий могут быть несущими, самонесущими и ненесущими.

Несущие стены воспринимают нагрузки от других частей здания (перекрытий, крыш) и вместе с собствен­ным весом передают их на фундаменты.

Самонесущие стены опираются на фундаменты, но нагрузку несут только от собственной силы тяжести.

Ненесущие (в том числе навесные) стены являются ограждениями, опирающимися в каждом этаже на др. элементы (перекрытия, внутренние стены) и воспринимающимися собственный вес в пределах одного этажа.

· По положению в здании стены подразделяют на внутренние и наружные (по периметру здания).

· По роду основного материала несущие и самонесущие стены могут быть деревянными, каменными, бетонными, комбинированными. Для стен используют следующие основные материалы и изделия:

1. древесину (бревна, брусья, доски, панели);

2. обожженную глину (кирпич, камни);

3. силикатную массу (кирпич);

4. природный камень;

5. стабилизированный грунт (блоки);

6. легкие бетоны (камни, блоки, панели, монолит);

7. ячеистые бетоны (камни, блоки, монолит);

8. тяжелые бетоны (панели, монолит).

• В зависимости от типа и размера применяемых изделий стены бывают:

1. из мелкоразмерных стеновых изделий - кирпичей, камней, мелких блоков, рис. 1;

2. крупноэлементными - из стеновых элементов высотой от 1/4 до полной высоты этажа и более; крупно­элементные стены подразделяют на крупноблочные и крупнопанельные рис. 2.

• По способу возведения различают стены из кладки (сборки) мелкоштучных изделий, сборные, монолитные, сборно-монолитные.

• По конструктивным признакам стены бывают однослойными (как правило, внутренние) и слоистыми, сплошными и пустотелыми.

• По наличию и расположению теплоизоляции наружные стены подразделяют на:

1. стены без специального устройства теплоизоляции - из конструкционно-теплоизоляционных материалов (древесины, деревобетона, ячеистых бетонов, полистиролбетона);

2. стены с теплоизоляционными слоями, располагаемыми внутри стены, с наружной стороны конструкционного слоя, с наружной и внутренней сторон совместно.

• По наличию специального воздушного зазора (прослойки) стены подразделяют на:

1. вентилируемые - с воздушными прослойками, располагаемыми либо внутри конструкционного слоя (между конструкционными слоями), либо между утепли­телем и защитной облицовкой;

2. невентилируемые - без воздушной прослойки.

2.1. Каменные стены.

Требования к каменным стенам:

Прочность – обеспечивается прочностью камня, раствора и укладкой камней с взаимной перевязкой вертикальных швов.

Дополнительное повышение несущей способности – за счет армирования горизонтальными сварными сетками – через 2-5 рядов.

Устойчивость – обеспечивается пространственным взаимодействием с внутренними несущими конструкциями – стенами и перекрытиями. Заводят плиты на 100 мм и закрепляют анкерами.

Долговечность – обеспечивается морозостойкостью материалов, применяемых для внешней кладки.

к
л
м
и
ж
е
б
в
д
г
а

Теплозащитная способность – назначается в соответствии с гигиеническим требованиями и учетом необходимости экономии топливных ресурсов.

По конструктивным признакам стены бывают однослойными (как правило, внутренние) и слоистыми, сплошными и пустотелыми рис. 2.

Рис.2. Кирпичная слоистая стена:1 – кирпичная кладка; 2 – пенополистирольный утеплитель; 3 – противопожарная рассечка из негорючего утеплителя; 4 – гибкая связь из стали или стеклопластика; 5 – железобетонная связевая рамка; 6 – железобетонная перемычка; 7 – железобетонная плита перекрытия; 8 – оконный блок.

Стена с облицовочным самонесущим слоем из кирпича представлена на рис. 3, кирпичная вентилируемая стена с навесной фасадной облицовкой представлена на рис. 4. Кирпичная стена с наружной оштукатуренной теплоизоляцией представлено на рис. 5.

Рис. 3. Стена с облицовочным самонесущим слоем из кирпича: 1 - несущий слой кладки; 2 - плитный утеплитель; 3 - облицовочный слой кладки; 4 - гибкая связь; 5 - плита перекрытия.

Рис. 4.Кирпичная вентилируемая стена с навесной фасадной облицовкой: а - вертикальное сечение; б - горизонтальное сечение у оконного проема; 1 - кладка; 2 - утеплитель; 3 - гидроветрозащита; 4 -ригель подоблицовочной конструкции; 5 - вертикальный элемент подоблицовочной конструкции; 6 - воздушная прослойка; 7 - облицовочный камень.

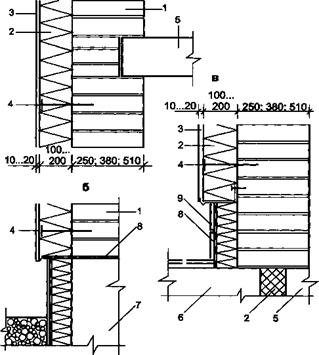

Рис. 5. Кирпичная стена с наружной оштукатуренной теплоизоляцией:

а - фрагмент стены в зоне перекрытия; б - примыкание к цоколю;

1 - кирпичная кладка; 2 -утеплитель; 3 - паропроницаемая штукатурка;

4 - дюбель; 5 -плита перекрытия; 6 - балконная плита; 7 - фундамент;

8 - гидроизоляция; 9 - керамическая плитка.

2.2. Стены из крупных блоков.

Крупноблочными называются здания, стены которых возводятся из крупных камней (блоков) массой от 0,1 до 2 т. Другие основные конструкции - перекрытия - выполняют также из крупных элементов - плит.

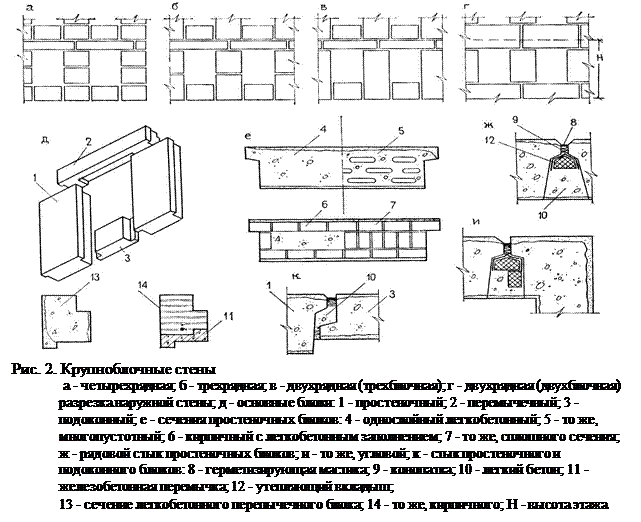

Малоэтажные крупноблочные здания проектируют на основе двух конструктивно-статических схем: с продольными или поперечными несущими стенами. Соответственно схемам крупноблочные стены выполняются несущими (внутренние и наружные) и самонесущими (наружные) рис. 2:

- с продольными стенами до 5 этажей;

- с поперечными (поперечно-продольными) – высотные;





Наружные стены членятся по высоте на 2, 3 и 4 ряда.
