Цокольные – в зданиях, не имеющих подвалов тепловой поток движется сверху вниз

Подвальные – усиливают теплофизические и акустические качества.

Чердачные – теплозащитные качества, утеплитель, защищать от кондиционного увлажнения (для этого применяют слой пароизоляции).

Назначение – воспринимать и передавать нагрузки на стены или колонны.

Перекрытия – внутренняя горизонтальная ограждающая конструкция здания, делящая его по высоте.

Перекрытия, ПОЛЫ

Лекция №8

План лекции:

1. Перекрытия.

1.1 Междуэтажные перекрытия.

1.2 Чердачные, подвальные и цокольные перекрытия.

1.3 Конструктивные решения перекрытий.

1. Перекрытия.

По виду различают следующие перекрытия: подвальные (полуподвальные), цокольные, чердачные, междуэтажные.

Подвержены различным нагрузкам, поэтому имеют особенности конструирования, но в целях унификации следует добиваться максимального конструктивного единообразия.

Наиболее массовые – междуэтажные перекрытия.

1.1. Междуэтажные перекрытия.

Конструкция: несущие элементы, изолирующие слои, пол и потолок.

Силовые воздействия: вес перегородок, технологического оборудования, кабеля, людей, собственный вес. Максимальный прогиб междуэтажного перекрытия допускается 1/200 – 1/400 от пролета.

Несиловые воздействия: ударный шум (от хождения людей, падения предметов, и т.д.), воздушный шум (от громких разговоров, радио, телевизора и т.д.).

Требования:

Долговечность – должна соответствовать долговечности всего дома (санузлы – коррозия, биологические процессы)

Огнестойкость – 1 час при I степени огнестойкости здания; 0.75 часа при II и III степенях; 0.25 часа при IV степени.

Удобство эксплуатации пол и потолок.

Архитектурная выразительность.

Технологичность.

Экономическая целесообразность – 16-20 % капитальные затраты и 20-25% трудозатраты от всего строительства здания.

1.2. Чердачные, подвальные и цокольные перекрытия.

а
б
1.3. Конструктивные решения перекрытий.

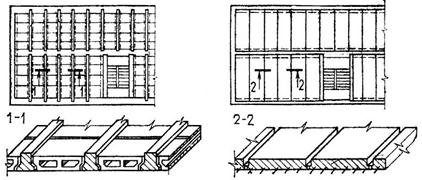

Рис. 1. Типы перекрытий: а – плитные; б - балочные


2. Полы.

Пол настилают по междуэтажным перекрытиям или устраивают непосредственно по

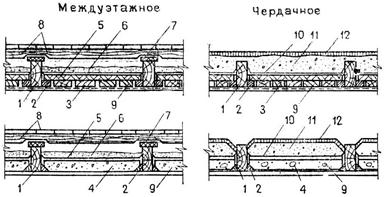

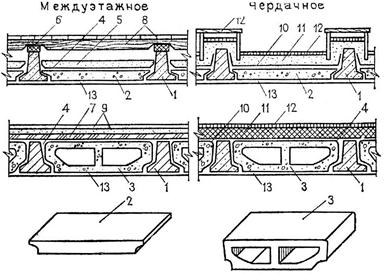

Рис. 2. Перекрытия по деревянным балкам: 1-балки; 2-черепные бруски; 3-щиты из досок; 4-гипсобетонные плиты; 5-известковая или глиняная смазка; 6-усиление изоляции воздушного шума (песок); 7-изоляция ударного шума (упругие прокладки); 8-пол по лагам; 9-сухая штукатурка; 10-пароизоляция (глиняная смазка); 11-теплоизоляция; 12-стяжка Рис. 3. Перекрытия по железобетонным балкам: 1-балки; 2-плиты; 3-пустотелые блоки; 4-промазка щелей раствором или подстилка толя; 5-усиление изоляции воздушного шума; 6-изоляция ударного шума; 7-изоляция воздушного и ударного шумов; 8-пол по лагам; 9-пол по стяжке; 10-пароизоляция; 11-теплоизоляция; 12-стяжка; 13-затирка

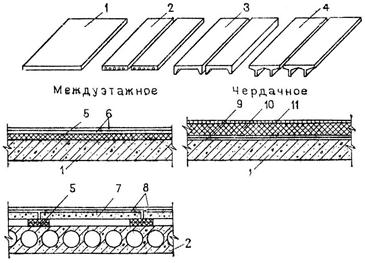

  Рис. 4. Перекрытие по железобетонным плитам: 1 – сплошная плита; 2 – круглопустотная; 3 – ребристая; 4 – типа двойного Т; 5 – изоляция ударного шума; 6 – пол по стяжке; 7 – усиление изоляции воздушного шума (гипсобетонные плиты по лагам); 8 – пол; 9 – пароизоляция; 10 – теплоизоляция; 11 – стяжка




Плитные и балочные перекрытия представлены на рис. 1, перекрытия по деревянным балкам рис. 2. Перекрытия по железобетонным балкам представлено на рис. 3, перекрытие по железобетонным плитам рис. 4.

2.1. Требования к полам.

Требования: прочность, жесткость (на истирание и удар), гигиеничность (ровная гладкая поверхность, нескользящая, хорошо поддающаяся очищению от пыли и грязи), дополнительно – водонепроницаемость.

Температура поверхности пола. При tв=16-18 0С, tчел=36.6 0С, tпола»14-16 (Dt= 2 0С).

Акустические требования.

Плавающий пол – нигде не имеющий местных закреплений с конструкциями перекрытия.

Физиологические требования: отсутствие токсичности, ограниченная статическая электризация, бактерицидность материалов, пылеотталкивающая способность.

2.2. Конструктивные решения полов.

По конструкции: монолитные (бесшовные), из штучных, из рулонных материалов.
