Взаимосвязи информационной и функциональной моделей


Схема базы данных ремонтной службы

Логическая модель базы данных ремонтной службы и ее привязка к функциональной модели автобазы

Мойка автосамосвалов

Инструментальная кладовая

• учет номенклатуры и количества поступивших на склад инструментов и расходных материалов к ним

• учет расхода инструментов и материалов

• учет операций по мойке автосамосвалов

Ниже рассматриваются фрагменты технического

проектирования двух автоматизарованных рабочих мест: АРМ ДИАГНОСТИКА и АРМ ХИМИЧЕСКИЙ АНАЛИЗ.

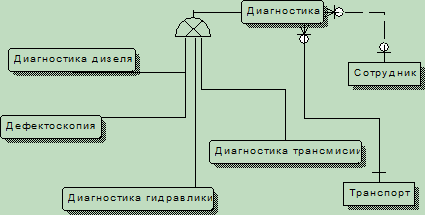

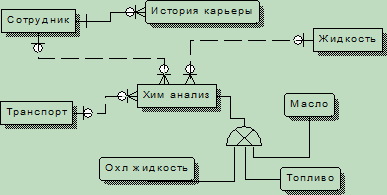

Фрагменты схем базы данных ремонтной службы для АРМ ДИАГНОСТИКА и ХИМИЧЕСКИЙ АНАЛИЗ приведены на рис. 13.1 и 13.2, соответственно. Подробное описание атрибутов, выделенных в этих фрагментах приводится ниже.

1) ДЕФЕКТОСКОПИЯ- результаты дефектоскопии автосамосвала

ДАТА ИСПЫТАНИЙ - дата проведения дефектоскопии ТИП ДИАГНОСТИКИ - тип проводимых испытаний НОМЕР ШАССИ - номер шасси проверяемого автосамосвала

2) ДИАГНОСТИКА- результаты диагностики автосамосвала ДАТА ИСПЫТАНИИ - дата проведения диагностики




Рис.13.1

Рис.13.2

ТИП ДИАГНОСТИКИ - тип проводимых испытаний НОМЕР ШАССИ - номер шасси проверяемого автосамосвала ТАБЕЛЬНЫЙ НОМЕР СОТР - табельный номер сотрудника автобазы, проводящего испытания

3) ДИАГНОСТИКА ГИДРАВЛИКИ -результаты диагностики гидравлики

ДАТА ИСПЫТАНИЙ- дата проведения диагностики ТИП ДИАГНОСТИКИ - тип проводимых испытаний

НОМЕР ШАССИ - номер шасси проверяемого автосамосвала РЕЗУЛЬТАТЫ ИСПЫТАНИЙ - результаты диагностики гидравлики

4) ДИАГНОСТИКА ДИЗЕЛЯ - результаты диагностики дизеля ДАТА ИСПЫТАНИИ- дата проведения диагностики

ТИП ДИАГНОСТИКИ - тип проводимых испытаний НОМЕР ШАССИ - номер шасси проверяемого автосамосвала ДАВЛЕНИЕ МАСЛА - давление масла в системе ДАВЛЕНИЕ ТУРБОНАДДУВА ЛЕВ - давление турбонаддува

левого

ДАВЛЕНИЕ ТУРБОНАДДУВА ПРАВ- давление турбонаддува

правого

ДАВЛЕНИЕ В ТОПЛ МАГИСТ - давление в топливной

магистрали

МОЩНОСТЬ ДИЗЕЛЯ - мощность двигателя в л/с

5) ДИАГНОСТИКА ТРАНСМИССИИ - результаты диагностики трансмиссии

ДАТА ИСПЫТАНИЙ- дата проведения диагностики

НОМЕР ШАССИ - номер шасси проверяемого автосамосвала

ТИП ДИАГНОСТИКИ - тип проводимых испытаний

I-A - ток в амперах

Р-кВт - мощность в киловаттах

U-b - напряжение в вольтах

ОБ-МИН ПО ПАСПОРТУ- количество оборотов в минуту по паспорту(по 11 точкам)

ОБ-МИН ПЕРЕД НАЛАДКОЙ - количество оборотов в минуту перед наладкой (по 11 точкам)

ОБ-МИН ПОСЛЕ НАЛАДКИ- количество оборотов в минуту после наладки (по 11 точкам)

6) ЖИДКОСТЬ - топлива, масла и охлаждающие жидкости, имеющиеся в запасе на автобазе



МЕСТО ХРАНЕНИЯ - код тары, в которой хранится жидкость

ДАТА ПОСТАВКИ - дата поставки жидкости

ПОСТАВЩИК - завод-изготовитель

ТИП ЖИДКОСТИ - топливо, масло или охлаждающая жидкость

ОБЪЕМ - объем жидкости

СЕЗОННОСТЬ - идентификатор времени применения

7) ИСТОРИЯ КАРЬЕРЫ - движения сотрудников автобазы в рамках ее оргштатной структуры

ДАТА ИЗМЕНЕНИЯ - дата изменения должности, зарплаты или подразделения автобазы, в котором работает сотрудник

ТАБЕЛЬНЫЙ НОМЕР СОТР - табельный номер сотрудника ДОЛЖНОСТЬ - занимаемая сотрудником автобазы должность

ЗАРПЛАТА - зарплата сотрудника

ПОДРАЗДЕЛЕНИЕ - код подразделения, в котором работает сотрудник

8) МАСЛО - результаты химического анализа масел

КОД ХИМ АНАЛИЗА - уникальный внутренний для автобазы номер проводимого химического анализа

ЗОЛЬНОСТЬ

КИНЕМАТ ВЯЗКОСТЬ

СОДЕРЖАНИЕ ВОДЫ

ЩЕЛОЧНОЕ ЧИСЛО

МЕХАН ПРИМЕСИ ' ТЕМП-PA ВСПЫШКИ

Результаты анализа (Ag, Al, Ba, Ca, Cr, Fe, FоNФон, Mg, Mo, Na, Ni, Pb, Si, Sn, Zh)

9) ОХЛ ЖИДКОСТЬ - результаты химического анализа охлаждающих жидкостей

КОД ХИМ АНАЛИЗА - уникальный внутренний для автобазы номер проводимого химического анализа

РЕЗ-ТЫ НА ПРИСАДКИ ДСА - результаты анализа



10) СОТРУДНИК - данные о сотрудниках автобазы ТАБЕЛЬНЫЙ НОМЕР СОТР - табельный номер сотрудника ФАМИЛИЯ - фамилия сотрудника

ИМЯ - имя сотрудника ОТЧЕСТВО - отчество сотрудника ДАТА РОЖДЕНИЯ - дата рождения сотрудника МЕСТО РОЖДЕНИЯ - место рождения сотрудника АДРЕС - домашний адрес сотрудника ПАСПОРТ - паспортные данные сотрудника РАБ ТЕЛЕФОН - рабочий телефон сотрудника ДОМ ТЕЛЕФОН - домашний телефон сотрудника

11) ТОПЛИВО - результаты химического анализа топлива КОД ХИМ АНАЛИЗА - уникальный внутренний для автобазы

Номер проводимого химического анализа КИНЕМАТ ВЯЗКОСТЬ СОДЕРЖАНИЕ ВОДЫ МЕХ ПРИМЕСИ ТЕМП-PA ВСПЫШКИ

12) ТРАНСПОРТ - данные по автопарку НОМЕР ШАССИ - номер шасси автомобиля МОДЕЛЬ АВТОМОБИЛЯ

ГАРАЖНЫЙ НОМЕР - номер, присвоенный автомобилю на автобазе (только для технологического транспорта)

ГОСУД НОМЕР - государственный номер автомобиля (только для хозяйственного транспорта)

ДАТА ВЫПУСКА - дата выпуска автомобиля заводом-изготовителем

ДАТА ВВОДА В ЭКСПЛ - дата ввода автомобиля в

эксплуатацию на автобазе

ТИП КУЗОВА - тип кузова автомобиля (самосвал, тягач, автоцистерна, легковой, бортовой, сед. тягач, полуприцеп, прицеп бортовой, микроавтобус и др.)

ГРУЗОПОДЪЕМНОСТЬ - отсутствует для легкое., сед. тягача,

микроавтобуса

ЗАВОД ИЗГОТОВИТЕЛЬ - название завода изготовителя НОМЕР ДВИГАТЕЛЯ - номер двигателя автомобиля МОДЕЛЬ ДВС - модель двигателя

МОЩНОСТЬ ЛС - мощность двигателя в лошадиных силах НОМЕР ТЕХПАСПОРТА - только для хозяйственного

транспорта

ИНВЕНТАРНЫЙ НОМЕР - номер инвентаризации

ПРИМЕЧАНИЕ - цвет и т.п.

13) ХИМ АНАЛИЗ- результаты химического анализа топлива, масел и охлаждающих жидкостей

КОД ХИМ АНАЛИЗА - уникальный внутренний для автобазы номер проводимого химического анализа

НОМЕР ШАССИ - номер шасси автомобиля

МЕСТО ХРАНЕНИЯ - код тары, в которой хранится жидкость

ДАТА АНАЛИЗА - дата проведенного анализа

ТАБЕЛЬНЫЙ НОМЕР СОТР - табельный номер сотрудника, проводившего анализ

Соответствие сущностей информационной модели и накопителей данных функциональной модели приведено в таблице 13.1.
