Учет выполненной диагностики по дизелю

Учет выполненной диагностики по электрической трансмиссии

Таблица 13.1

АРМ ДИАГНОСТИКА

Ремонтной службы

Состав и структура автоматизированных рабочих мест

Функции АРМ ДИАГНОСТИКА (рис. 13.3):

• учет выполненной диагностики по электрической трансмиссии

• учет выполненной диагностики по дизелю

• учет выполненной диагностики по гидравлической системе

Сущность	Накопитель
дефектоскопия	технологический транспорт
диагностика	технологический транспорт
диагностика гидравлики	технологический транспорт
диагностика дизеля	технологический транспорт
диагностика трансмиссии	технологический транспорт
жидкость	масла, топливо и охл. жидкость
история карьеры	сотрудники
масло	масла, топливо и охл. жидкость
охл жидкость	масла, топливо и охл. жидкость
сотрудник	сотрудники
топливо	масла, топливо и охл. жидкость
транспорт	технологический транспорт
хим анализ	масла, топливо и охл. жидкость

1) Занесение в таблицу ДИАГНОСТИКА следующей информации:

- дата испытаний

- номер шасси

- тип диагностики (электрическая трансмиссия)

- табельный номер сотрудника

2) Занесение в таблицу ДИАГНОСТИКА ТРАНСМИССИИ следующей информации:

- U(b)

- I(А)

- Р(кВт)

- n (об/мин) по паспорту, перед наладкой и после наладки по 11 точкам измерений

1) Занесение в таблицу ДИАГНОСТИКА следующей «формации:

- дата испытаний

- номер шасси

- тип диагностики (дизель)

- табельный номер сотрудника

2) Занесение в таблицу ДИАГНОСТИКА ДИЗЕЛЯ следующей информации:

- давление масла в магистрали смазки

- давление турбонаддува (левого и правого)

- давление в топливной магистрали между топливным насосом и форсунками

- мощность дизеля

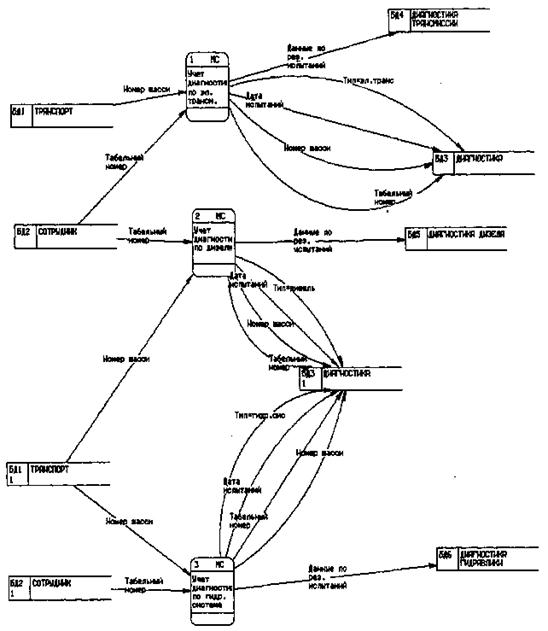

Рис. 13.3. АРМ ДИАГНОСТИКА

3.1.3) Учет выполненной диагностики по гидравлической системе

1) Занесение в таблицу ДИАГНОСТИКА следующей информации:

- дата испытаний

- номер шасси

- тип диагностики (гидравлическая система)

- табельный номер сотрудника

2) Занесение в таблицу ДИАГНОСТИКА ГИДРАВЛИКИ следующей информации:

- данные по результатам испытаний
