Принцип работы трансформатора


Вспомогательная система

Система охлаждения

В трансформаторах малой мощности используют естественное воздушное охлаждение (сухие трансформаторы).

В трансформаторах средней и большой мощности используют естественное масляное охлаждение. При этом трансформатор погружается в бак, заполненный трансформаторным маслом.

Масло улучшает отвод тепла от обмоток, а так же выполняет роль диэлектрика.

Для улучшения теплоотдачи стенки бака выполняют ребристыми либо используют навесные трубчатые радиаторы.

В некоторых случаях используют принудительное масляное охлаждение.

В помещениях с повышенной пожаро- и взрыво- опасностью вместо масла используют кварцевый песок.

Включает в себя устройства регулирования напряжения, контрольные и защитные устройства.


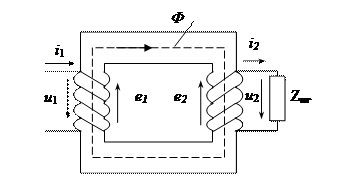

При подаче напряжения на первичную обмотку в ней возникает электрический ток i1. Переменный ток i1 проходя по первичной обмотке, создает переменный магнитный поток Ф, который замыкается по магнитопроводу.

Переменный магнитный поток Ф индуцирует в обмотках трансформатора ЭДС:

Вследствии этого на зажимах вторичной обмотки появляется напряжение u2. При подключении нагрузки к вторичной обмотке в ней возникает ток i2.




Соотношение ЭДС первичной и вторичной обмотки называют коэффициентом трансформации:

Если пренебречь потерями напряжения в обмотках, то

Следовательно, подбирая соответствующим образом числа витков обмоток, можно при заданном напряжении U1 получить требуемое напряжение U2.

При наличии нескольких вторичных обмоток можно получить несколько различных вторичных напряжений.

Поскольку КПД трансформатора близок к единице, то S1 ≈ S2, т.е.

U1I1 ≈ U2I2

Следовательно

Поэтому обмотка низшего напряжения выполняется проводом большего сечения.
