Определение пассивного давления

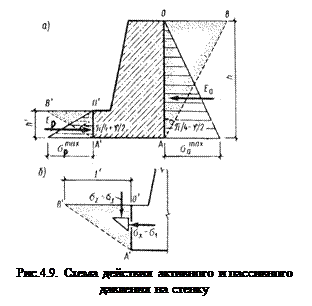

Пассивное давление возникает при перемещении стенки в сторону грунта засыпки (рис. 4.9). При движении вертикальной гладкой стенки на грунт главные напряжения меняются. Теперь уже σ_x=σ₁= σ_п является максимальным, а σ_z=σ₃=γ z при отсутствии пригрузки на поверхности засыпки слева – минимальным главным напряжением (рис. 4.9, б). Условие предельного равновесия имеет вид:

- для сыпучих грунтов

- для связных грунтов:

Значения ординаты пассивного давления на глубине z от поверхности засыпки при начале координат в точке 0’:

- для сыпучих грунтов

- для связных грунтов:

При одной и той же глубине от поверхности засыпки ордината эпюры пассивного давления существенно больше, чем ордината эпюры активного давления. Ширина призмы выпирания l’ = h tg(45°+ φ/2).
