Штукатурные работы

Отделочные работы

К отделочным работам относятся штукатурные, малярные, обойные и стекольные.

Оштукатуривание поверхностей производят в целях архитектурно-художественного оформления зданий, предохранения конструкций от вредных атмосферных воздействий, для улучшения теплотехнических или звукоизоляционных свойств стен и перекрытий, защиты деревянных поверхностей от возгорания, а металлических - от коррозии, а также в санитарно-гигиенических целях.

В зависимости от места их производства штукатурные работы подразделяют на внутренние и наружные. Оштукатуривать можно любые поверхности - кирпичные, бетонные, деревянные, металлические.

Различают два вида штукатурки - сухую и мокрую. Сухая штукатурка дает возможность сразу же вести последующие виды отделочных работ (малярные или обойные). Трудоемкость работ при сухой штукатурке значительно меньше, чем при мокрой.

Облицовка поверхностей листами сухой штукатурки. Сухую штукатурку из гипсовых или древесноволокнистых плит применяют для отделки внутренних помещений с влажностью воздуха в условиях эксплуатации не более 60%. Крепление листов к поверхности производят:

- приклеиванием их мастикой, которую наносят на предварительно поставленные маячные (опорные) марки или непосредственно на облицовываемую поверхность;

- крепление листов к деревянному каркасу, закрепленному на облицовываемой поверхности;

- крепление листов непосредственно к облицовываемой поверхности. Для крепления листов применяют оцинкованные тонкие гвозди с

широкой шляпкой. Шляпки гвоздей втапливают в листы и прошпаклевывают белилами.

Для каждого листа по его контуру делают сплошные опорные полосы, а между ними поперечные полосы или отдельные марки-лепки из гипсовой мастики. Общая площадь опорных полос и марок должна составлять не менее 10% площади сухой штукатурки. На опорные полосы и марки наносят гипсовую или меловую мастику и прижимают к ним лист сухой штукатурки. Приклеивание листов к бетонным поверхностям мастикой, содержащей гипс, не допускается.

Швы между листами при последующей оклейке поверхности обоями заделывают шпаклевочным составом заподлицо с общей поверхностью.

Раскрой листов сухой штукатурки производят специальными дисковыми пилами типа «болгарка».

Нанесение штукатурных растворов на поверхность. При мокром процессе штукатурных работ раствор наносят на поверхность обычно в три слоя. Первый слой - обрызг- наносят без разравнивания жидким раствором толщиной до 5 мм по каменным, бетонным и кирпичным поверхностям. Второй слой - грунт - наносят с разравниванием и уплотнением более густым раствором толщиной до 7 мм при известковых и известково-гипсовых растворах и не более 5 мм - при цементных. Третий слой - накрывку (отделочный слой) - толщиной 3-4 мм наносят из раствора с более мелким песком с тщательной затиркой, сглаживанием и уплотнением слоя до толщины не более 2 мм (для обычных штукатурок).

Для получения хорошего сцепления всех слоев раствора друг с другом верхний слой наносят на нижележащий после того, как в последнем раствор схватится, но еще не вполне затвердел.

По качеству отделки мокрую штукатурку подразделяют на три вида: простую, улучшенную и высококачественную. Простую штукатурку выполняют путем нанесения обрызга и одного слоя грунта. Грунт выравнивают на глаз деревянным или алюминиевым щитом, называемым соколом, или полутерком. Сокол служит также для накладывания на него раствора при набрасывании последнего на поверхность вручную штукатурной лопатой.

Поверхность простой штукатурки может иметь на протяжении 2 м не более трех неровностей (зазоров между приложенной рейкой и стеной) глубиной до 5 мм, а отклонение по вертикали не должно превышать 15 мм на всю высоту помещения. Простую штукатурку применяют для оштукатуривания стен и потолков подвалов, складских помещений и временных строений, если это предусмотрено проектом.

Улучшенную и высококачественную штукатурку выполняют путем нанесения одного слоя обрызга, одного или двух слоев грунта и накрывочного слоя.

Для улучшенной штукатурки, разравниваемой правилом, допускается не более двух неровностей глубиной до 3 мм, а отклонение по вертикали - не более 10 мм на всю высоту помещения. Улучшенную штукатурку применяют для оштукатуривания жилых, гражданских и промышленных зданий.

При высококачественной штукатурке, выполняемой по строго выверенным маякам, допускается не более двух неровностей глубиной до 2 мм и отклонение по вертикали не более 5 мм на всю высоту помещения. Высококачественную штукатурку применяют для оштукатуривания общественных зданий, а также других сооружений при повышенных требованиях к их отделке.

Средняя общая толщина штукатурного намета не должна превышать для простой штукатурки 12 мм, улучшенной - 15 мм и высококачественной - 20 мм.

Для оштукатуривания каменных и бетонных наружных и внутренних поверхностей, не подверженных постоянному воздействию сырости, применяют известковые растворы. Карнизы, цоколи, парапеты наружных стен штукатурят известково-цементным раствором. Внутренние деревянные поверхности при влажности помещений не более 60% оштукатуривают известково-гипсовым раствором.

В зависимости от заполнителя растворы подразделяют на тяжелые с кварцевым песком (с плотностью в сухом состоянии более 1500 кг/м³) и легкие с шлаковым или пемзовым песком (с плотностью менее 1500 кг/м³). При теплоизоляционных штукатурках применяют для обрызга и грунта легкие растворы, накрывочный слой по условиям прочности всегда выполняют из раствора с кварцевым песком. Для подачи раствора к месту производства работ производят растворонасосами соответствующей производительности.

Наиболее распространенными являются диафрагмовые насосы с подачей от 1 до 6 м³/ч, радиусом действия по горизонтали 200-300 м и по вертикали - 40 м.

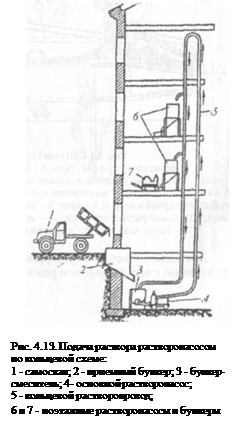

Штукатурный раствор подают на этажи здания по кольцевому растворопроводу, составленному из металлических труб диаметром не менее 50 мм (рис. 4.13). Раствор движется непрерывно от насоса по подающему и обратному стоякам, располагаемым обычно в лестничной клетке. На обратном стояке в каждом этаже ставят трехходовые краны, через которые раствор поступает в раздаточные или в загрузочные бункеры поэтажных растворонасосов. Основной растворонасос работает непрерывно, возвращая излишки раствора в бункер-смеситель. На рис. 4.13 показан растворонасос с оборудованием, расположенный в подвале дома, но на практике чаще у дома располагается штукатурная станция, а в остальном принцип работы всей схемы подачи раствора одинаков.

Для обеспечения прочного сцепления штукатурного намета с оштукатуриваемой поверхностью последняя должна быть соответствующим образом подготовлена. Если каменные и бетонные поверхности, подлежащие оштукатуриванию, недостаточно шероховаты, то на поверхности производят насечку, прочищают металлическими щетками и промывают напорной струей воды. Деревянные поверхности обивают драночными щитами. При высококачественной штукатурке поверхности, подлежащие оштукатуриванию, проверяют провешиванием в вертикальной и горизонтальной плоскостях с установкой маяков. Набрасывание раствора на подготовленную поверхность производят форсунками, надеваемыми на конец резинового шланга растворопровода.

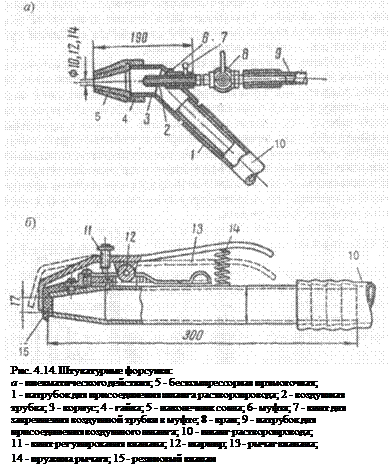

В настоящее время промышленность выпускает разнообразные укомплектованные штукатурные станции, состоящие из растворонасоса, растворопровода из металлических труб, резиновых шлангов с соединительными частями и штукатурных форсунок (рис. 4.14). При небольшом объеме штукатурных работ рекомендуется пользоваться передвижными штукатурными станциями, смонтированными на двухосных прицепах. При помощи форсунки на поверхность наносят обрызг, фунт и накрывочный слой.

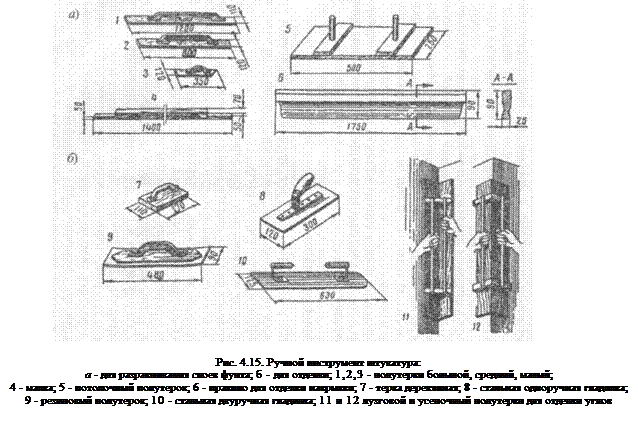

Для малых объемов штукатурных работ оштукатуривание производится вручную с использованием различных инструментов (рис. 4.15).

В настоящее время при производстве штукатурных работ применяют затирочные машины. Существует множество модификаций затирочных машин с довольно высокой производительностью. При производстве штукатурных работ в зимних условиях температура раствора при нанесении его на поверхность должна быть не ниже +8°С. Для поддержания этой температуры и создания нормальных условий твердения и высыхания штукатурки помещение, где ведут штукатурные работы, обогревают при помощи постоянного или временного отопления с устройством хорошей вентиляции для удаления влажного воздуха из помещения.

Производить наружные штукатурные работы при температуре воздуха ниже +5°С можно на растворах с молотой негашеной известью, на цементных и цементно-известковых растворах с добавкой поташа (К₂СО₃).

Молотая негашеная известь гасится в слое штукатурки с выделением большого количества тепла, вследствие чего штукатурка не замерзает, быстро твердеет и сохнет.

Поташ является противоморозной добавкой, понижающей температуру замерзания воды, что позволяет раствору набрать достаточную прочность до его замерзания.
