Потребители электрической энергии. Электроснабжение объектов строительства

Электроснабжение объектов строительства

Электроснабжение – совокупность мероприятий по обеспечению электропотребителей электрической энергией.

Электроэнергетическая система – может быть представлена как совокупность электростанций (генерирующих электроэнергию), понизительных и повысительных подстанций, линий электропередач, распределительных пунктов и других устройств, работающих в согласованном общем режиме.

Электрической сетью называют совокупность трансформаторных подстанций линий передач, распределительных пунктов, работающих на определенной территории.

По степени надежности электроснабжения, потребители принято классифицировать на 3 категории:

1 категория по надежности электроснабжения - такие потребители, перерывы электроснабжения которых могут привести к человеческим жертвам или очень большим материальным потерям. Основные требования электроснабжения таких потребителей следующие: они должны снабжаться от двух независимых взаимно резервирующих источников. Должно предусматриваться дополнительное питание от третьего независимого источника (местной электростанции, генератора, аккумуляторов и т.п.). В случае выхода из строя одного из них переход на резервирующий источник питания должен происходить в автоматическом режиме. По времени – за несколько секунд. К таким потребителям относятся: различные врачебные учреждения – операционные, реанимационные, родильные дома; крупные культурные объекты (от 500 человек и выше); жилые дома с этажностью выше 16 этажей, при этом квартиры не будет относиться к первой категории, а будут относиться: лифт, пожарное освещение и вентиляция.

2-я - объекты, перерыв, электроснабжения которых приводит к материальным потерям на отпускаемую продукцию, к нарушению нормальной деятельности большого числа людей. ЭТО: предприятия, крупные учебные заведения и другие объекты. Общие требования: электроснабжение таких объектов должно обеспечиваться от двух независимых взаимно резервирующих источников. Переключение с вышедшего из строя на другой должно производиться в течение не более одного часа.

3-я - все прочие потребители, не перечисленных к 1 и 2 категориям. ЭТО: небольшие жилые объекты, объекты сельской местности. Для таких объектов перерыв электроснабжения не должен превышать одних суток.

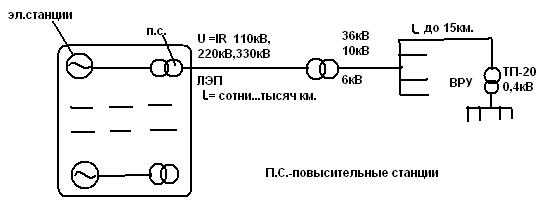

Структурная схема системы электроснабжения

В мощных генераторах электростанций, электроэнергия генерируется с напряжением до 27кВ. Для передачи на значительные расстояния с целью уменьшение потерь напряжений устраивают повысительные станции, повышающие напряжение и соответственно уменьшающие величину передаваемого тока в линиях электропередач. Стандартными напряжениями линий электропередач протяженностью в сотни километров являются: 110,220,330,500 и более киловольт. Для передачи электроэнергии на небольшие расстояния, – десятки километров, используются стандартные напряжения 35, 10 и 6 кВ.

Низковольтными принято считать сети с напряжением ниже 1 кВ (1000 В). Низковольтные сети трехфазной системы устраивают четырехпроводными с глухозаземленной нейтралью.Такие напряжения можно передавать без существенных потерь на длину до 0,5км.
