Электробезопасность

Действие электрического тока на человека

В зависимости от условий, при которых человек подвергается действию электрического тока, последствия этого действия могут быть различны. Но всегда нужно ожидать его действия на нервную систему, которое наиболее опасно. Как известно, работа сердца регулируется нервными импульсами, исходящими от нервной системы, под действием которых происходит его сокращение в определенном ритме. Дыхание также управляется нервной системой. Действие электрического тока нарушает воздействия нервной системы на работу сердца и дыхания, что может привести к беспорядочному сокращению мышц сердца, называемому фибрилляцией, что равносильно его остановке, и к остановке дыхания, что ведет к смерти. Воздействия тока на нервную систему выражаются в виде электрического удара и шока. Возможны и другие воздействия тока на человека. Тепловое воздействие характеризуется различными ожогами, химическое воздействие сопровождается электролизом крови и других растворов в организме, нарушением их химического состава и функций в организме. Механическое воздействие приводит к различным травмам частей тела под действием непроизвольного сокращения мышц.

Основное значение при действии на человека имеет величина проходящего через его тело тока, но влияет и род тока, его частота, путь тока через тело человека, продолжительность действия тока и индивидуальные особенности пострадавшего.

Различные величины тока частотой 50 Гц действуют следующим образом:

5…10 мА – боль в мышцах, судорожные их сокращения, руки с трудом можно оторвать от электродов;

10…20 мА – боли, руки невозможно оторвать от электродов;

25…50 мА – боль в руках и груди, дыхание затруднено, возможен паралич дыхания и потеря сознания;

50…80 мА – при длительном действии возможна клиническая смерть;

100 мА и более – при длительности более 3 с возможна клиническая смерть.

На рис. 18 показана эквивалентная схема сопротивления тела человека при его касании проводников так, что ток идет через тело. Сопротивление тела человека Zt зависит от активного сопротивления кожи Rк, емкости наружных слоев кожи Ск и внутреннего сопротивления тела человека Rт.

Рис. 18. Эквивалентная схема замещения сопротивления тела человека при напряжении прикосновения менее 50 В

При постоянном токе, а также при малых напряжениях прикосновения (до 42 В) переменного тока частотой 50 Гц полное сопротивление тела человека может быть вычислено по формуле

Zt = 2Rк + Rт

и составляет 6… 100 кОм.

При напряжении прикосновения более 50 В происходит электрический пробой кожи, при этом полное сопротивление тела человека уменьшается и становится равным Zt = Rt.

При расчетах сопротивление тела человека принимается равным 1 кОм при напряжении прикосновения 50 В и более и 6 кОм при напряжении прикосновения до 42 В.

Предельно допустимые величины напряжений прикосновения и токов, протекающих через тело человека, нормируются в зависимости от режима работы электроустановки – нормального или аварийного, вида установок – бытовых или производственных, длительности воздействия тока.

В аварийном режиме бытовых электроустановок при длительности воздействия более 1 с допустимые величины напряжения 12 В и тока 2 мА.

В аварийных режимах производственных электроустановок допустимые величины напряжения прикосновения и тока, проходящего через человека:

переменный ток 50 Гц 36 В 6 мА 400 Гц 36 В 8 мА, постоянный ток 40 В 15 мА при длительности воздействия более 1 с.

Системы с изолированной и заземленной нейтралью источника напряжения или трансформатора и опасность при касании человеком токоведущей части

Электроустановки могут входить в системы с глухозаземленной или изолированной нейтралью генератора или трансформатора. Нейтраль представляет собой общую точку соединенных обмоток генератора или трансформатора, потенциал которой в нормальных условиях нагрузки равен нулю, поэтому она также называется нулевой точкой.

Глухозаземленная нейтраль получается тогда, когда она соединяется с землей системой проводников и электродов, находящихся в земле около места установки генератора или трансформатора. От нейтрали идет провод, называемый нулевым, который соединяется с корпусом каждого приемника энергии. Системы с глухозаземленной нейтралью применяются для питания большинства производственных и бытовых электроприемников.

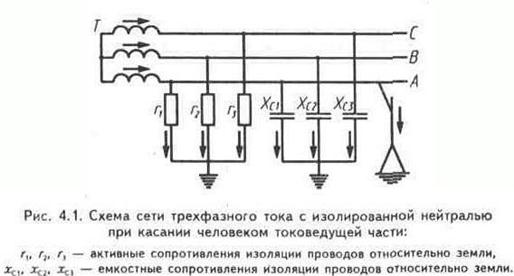

В системах с изолированной нейтралью нулевая точка не заземляется. На рис. 4.1 представлена схема сети трехфазного тока с изолированной нейтралью при касании человеком фазного провода. Изоляция каждого провода не является идеальной и имеет утечку на землю с сопротивлениями r1,r2,r3 и емкость относительно земли с емкостными сопротивлениями xc1,xc2,xc3. Эти сопротивления можно представить в виде звезд с нейтральными точками, замкнутыми на землю, и они также составляют полные сопротивления фаз сети, которым соответствуют полные проводимости. Проводимости создают замкнутые через землю цепи, связывающие между собой провода сети. Сопротивление тела человека частично замещает сопротивление фазы, которой он касается, в случае рис. 4.1 – r1 и xc1 и через тело человека проходит ток, нарушающий симметрию сопротивлений утечек и емкостей.

Представим фазные напряжения в виде звезды с лучами ОА, OВ, ОС, тогда линейные напряжения образуют треугольник со сторонами АВ, ВС, СА, соответствующими линейным напряжениям (рис. 4.2, а).

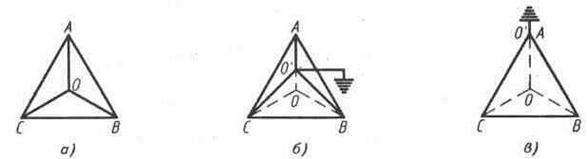

Рис. 4.2. Векторные диаграммы напряжений сети трехфазного тока с изолированной нейтралью:

а) активные и емкостные сопротивления проводов сети одинаковы; б ) ухудшение сопротивления изоляции фазы А; в) замыкание на землю фазы А.

Как следует из диаграмм рис. 4.2, линейные напряжения во всех рассмотренных случаях остаются неизменными, и замыкание на землю одной фазы не влияет на работу электроприемников.

Чем больше проводимость изоляции утечки и емкостная по отношению к земле, тем большую опасность представляет прикосновение человека к токоведущей части. Если одна фаза имеет замыкание на землю, то прикосновение человека к другим фазам представляет наибольшую опасность, так как при этом человек оказывается под линейным напряжением (рис. 4.4).
