Конденсатор

Полупроводниковые резисторы.

Композиционные резисторы.

Металлопленочные и металлоокисные резисторы.

Они имеют вид пленок, наносимых на различные диэлектрические основания.

Их особенности:

- повышенная нагревостойкость

- стабильность сопротивления при изменении напряжения

- малый уровень шумов

- хорошие ВЧ свойства

Виды резисторов:

МТ – металлопленочный защищенный

МЛТ – повышенная термостойкость

МУН – ультра ВЧ незащищенный

МГЦ – герметизированный прецизионный

У резисторов этого типа можно реализовать как положительный, так и отрицательный ТКС.

Металлоокисные резисторы изготавливают на основе двуокиси олова.

Их виды:

МОУ – ультра ВЧ

МОН – низкоомные

ССНМ и СКНМ – миниатюрные

Для их изготовления используются специальные смеси, состоящие из проводящего материала + связующие. Таким образом, можно изготавливать резисторы с номиналом от 0,1 до 1012 Ом. Эта технология позволяет изготавливать резисторы любой формы.

Достоинства:

- надежность работы в различных условиях эксплуатации

- позволяют реализовать ТКС в любых пределах

- простая технология изготовления, несложное оборудование, дешевые исходные материалы

Недостатки:

- зависимость сопротивления от напряжения

- значительный уровень собственных шумов

- старение

- большие потери на ВЧ

Эти факторы ограничивают применение композиционных резисторов.

Самые распространенные типы композиционных резисторов:

КВМ – вакуумированные

КИМ – изолированные

КЭВ – высоковольтные

Серии композиционных резисторов:

СП – переменные

СПЕ – повышенная нагревостойкость и влагостойкость

СПО – повышенная надежность и износостойкость, объемные

СПЗ – для монтажа

Полупроводниковые резисторы изготавливают из полупроводников с концентрацией примеси 1017 – 1019. Основное применение: изготовление низкоомных резисторов для высоких температур на основе кремния. В настоящее время данная технология развивается на основе оксида кадмия, оксида бария, оксида бериллия.

Основные характеристики любого конденсатора:

- емкость

- сопротивление изоляции

- потери энергии на различных частотах

- электрическая прочность

- реактивная мощность

- емкость плоского конденсатора

- емкость цилиндрического конденсатора

– длина цилиндрического конденсатора,

Сопротивление изоляции

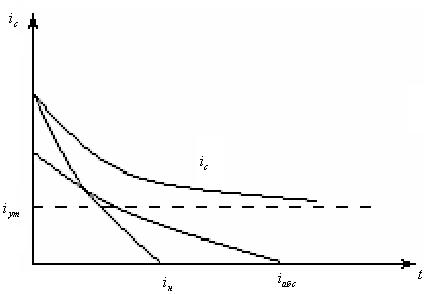

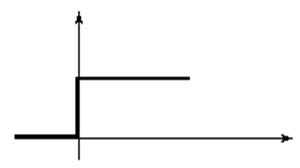

Если к конденсатору приложить скачкообразное напряжение, то ток через него будет складываться из различных составляющих.

- ток нагрузки, обусловлен накоплением энергии (спадает по экспоненте)

- ток утечки, обусловлен сквозным движением зарядов сквозь диэлектрик

- ток абсорбции, обусловлен медленными компонентами поляризации

- суммарный ток

Сопротивление утечки измеряют спустя некоторое время после подачи напряжения.
