Стабилизаторы тока и напряжения

Постоянное напряжение на выходе фильтра зависит как от напряжения сети, так и от величины нагрузки:

Такие колебания напряжения на нагрузке недопустимы и поэтому между сглаживающим фильтром и нагрузкой ставятся стабилизаторы I и U.

Назначение стабилизаторов:

поддерживать в заданных пределах U или I нагрузки при изменении питающего U и значения сопротивления нагрузки.

Стабилизаторы переменного и постоянного I по принципу действия делятся на:

- параметрические;

- компенсационные.

Параметрические используют особенности ВАХ электронных приборов. Для стабилизаторов постоянного напряжения используются полупроводниковые или газоразрядные стабилитроны.

Для стабилизации I используется прибор бареттер.

Бареттер – прибор, внутреннее R которого зависит от протекающего тока.

- отношение остается постоянным

Компенсационные стабилизаторы представляют собой систему автоматического регулирования с отрицательной обратной связью, в которой регулируются параметры управляемого элемента.

В качестве управляемого элемента используются электрические лампы, транзисторы, тиристоры, дроссели.

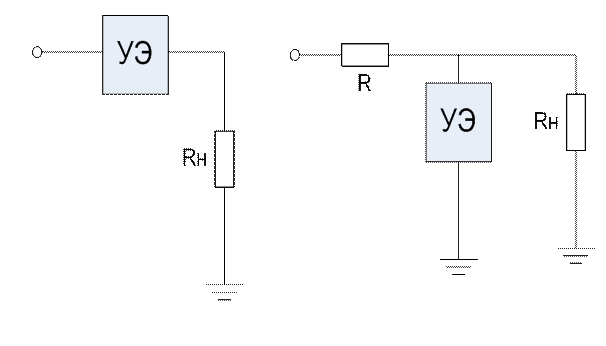

По способу включения управляемого элемента компенсационные стабилизаторы делятся на последовательные и параллельные.
